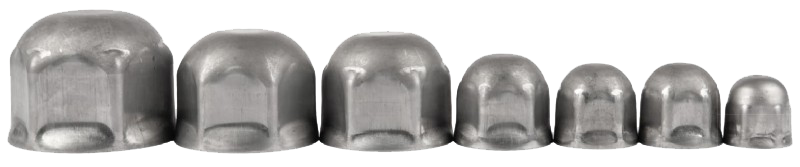

Sicherungsmuffen für ihre HV-Stahlbauverschraubungen, vorrätig in den Größen M12 - M36 inklusive Materialzeugnis 2.2. Durch Rundumverschweißung erhalten sie eine gesicherte Verbindung! Ihre Lösung für schwer- oder unzugängliche Konstruktionsbereiche - kostengünstig und zeitsparend! Natürlich auch zu verwenden bei ungünstigen Umwelteinflüssen. Vielfältige Einsatzbereiche vom Brücken- und Schiffsbau, genauso wie im Offshore-Bereich, bis hin zum reinen Stahlverbundbau. Zulassung: CE-Kennzeichnung, Werkszeugnis 2.2, gebrauchsmustergeschützt, TÜV, keine Bauaufsichtliche Zulassung notwendig.
Neben den Standard-Abmessungen können auch Größen auf Wunsch hergestellt werden.
| Sicherungsmuffen für Muttern | Sicherungsmuffen für Schrauben | |
|---|---|---|
| Pulverbeschichtung | Ja | Ja |
| Nassbeschichtung | Ja | Ja |
| Feuerverzinkung | nach Absprache | Nein |
| KTL-Beschichtung | nach Absprache | Nein |
| HV M12 | Ja | Ja |
| HV M16 | Ja | Ja |
| HV M20 | Ja | Ja |
| HV M24 | Ja | Ja |
| HV M27 | Ja | Ja |
| HV M30 | Ja | Ja |
| HV M36 | Ja | Ja |

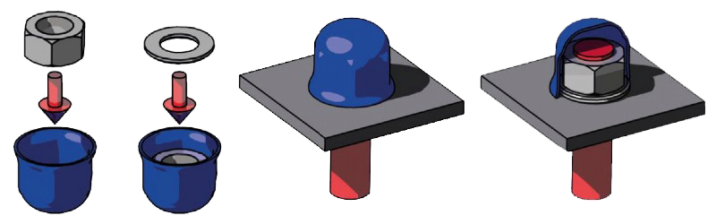

Die Verbindung wird durch das Einsetzen der HV-Sicherungsmuffe auf der Rückseite der Verschraubung hergestellt. Vor dem Verschweißen der HV-Sicherungsmuffe an der Unterkonstruktion werden in korrekter Reihenfolge und Lage die entsprechende Mutter oder Schraube und eine Unterlegscheibe in die HV-Sicherungsmuffe eingelegt bzw. eingesetzt.

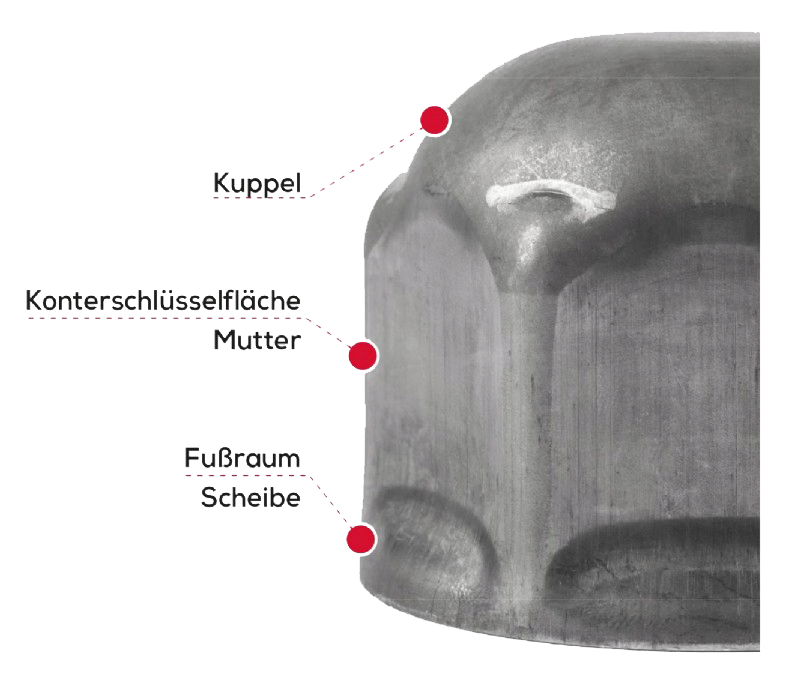

Nach dem Aufbringen des vollen Anziehmoments entsteht über die Vorspannkraft eine Klemmwirkung, die einen sicheren Sitz der Verbindung gewährleistet. Im montierten Zustand sind nur noch der Kopf und der Bund zu sehen. Anzugsmoment entnehmen Sie den Datenblättern der Schraubenhersteller.

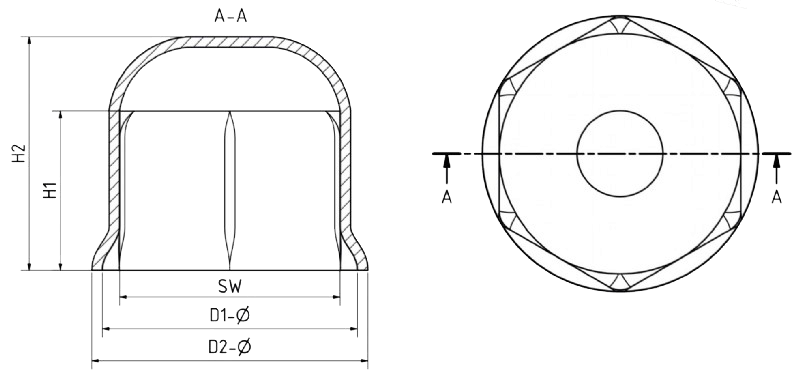

| Schraubengröße HV | Artikelnummer | SW | D1-Ø | D2-Ø | H1 | H2 | Material | Stückgewicht |
|---|---|---|---|---|---|---|---|---|
| M12 | 12-HV-00010 | 22 | 26 | 30 | 18 | 29 | DC 01 | 0,038 kg |
| M16 | 16-HV-00020 | 27 | 32 | 36 | 22 | 34 | DC 01 | 0,054 kg |
| M20 | 20-HV-00030 | 32 | 39 | 43 | 25 | 38 | DC 01 | 0,071 kg |
| M24 | 24-HV-00050 | 41 | 48 | 52 | 30 | 44 | DC 01 | 0,108 kg |
| M27 | 27-HV-00060 | 46 | 54,5 | 58,5 | 33 | 47 | DC 01 | 0,132 kg |
| M30 | 30-HV-00070 | 50 | 59 | 63 | 35 | 49 | DC 01 | 0,150 kg |
| M36 | 36-HV-00080 | 60 | 70 | 74 | 41 | 56 | DC 01 | 0,208 kg |
Hinweis: a) Vergewissern Sie sich vor dem Aufschweißen, dass die Bauteile richtig aufliegen und mittig zentriert sind. Bei der Montage beachten Sie das Anzugsmoment der Schraubenhersteller. Auch bei dem Einsatz von z.B. Schlagschraubern ist hierbei auf das korrekte Anzugmoment zu achten.
