Technische Daten:
r1 = da
r2 = 0,1da
h1 = 3,5s oder nach Wunsch
h2 = 0,1935da – 0,455s
h3 = h1+h2

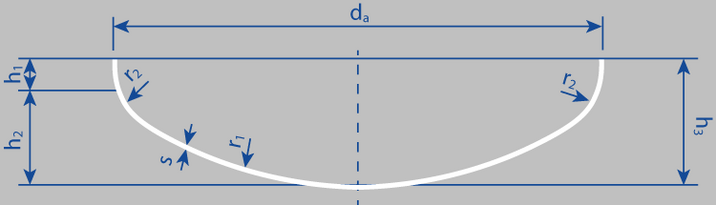

Technische Erläuterungen:
da = äußerer Bodendurchmesser
di = innerer Bodendurchmesser
r1 = Wölbungsradius
r2 = Eckradius
h1 = zylindrische Bordhöhe
h2 = Wölbungshöhe
h3 = gesamte Bodenhöhe innen
s = Wanddicke
Datenblatt für Kappen
enth. DIN2617
EN 10253-2
Werkstoff P265GH DIN 10028-2 ( Wst.-Nr. 1.0425 )
Werkstoffgruppe F DIN 2609
Ausführung aus Blech umformt, wärmebehandelt, gestrahlt mit glatten Enden (I-Naht) nach DIN 2559 Fugenform 1 ab 3 mm mit Fase 2559 Fugenform 21/22 technische Lieferbedingungen DIN 2609
Bescheinigung Abnahmeprüfzeugnis DIN EN 10204-3.1.8.
| Reihe 3 | Reihe 4 | Reihe 5 | |||||
| Durchmesser da mm |
Bauhöhe h mm |
Wanddicke s mm |
Gewicht ca. kg |
Wanddicke s mm |
Gewicht ca. kg |
Wanddicke s mm |
Gewicht ca. kg |
| 21,3 | 25,0 | 2,0 | 0,06 | 3,20 | 0,10 | 4,00 | 0,13 |
| 26,9 | 25,0 | 2,3 | 0,08 | 3,20 | 0,11 | 4,00 | 0,14 |
| 33,7 | 38,0 | 2,6 | 0,09 | 3,20 | 0,13 | 4,00 | 0,15 |
| 42,4 | 38,0 | 2,6 | 0,10 | 3,60 | 0,14 | 4,00 | 0,16 |
| 48,3 | 38,0 | 2,6 | 0,12 | 4,00 | 0,18 | 5,00 | 0,23 |
| 51,0 | 38,0 | 2,6 | 0,13 | ||||
| 57,0 | 38,0 | 2,9 | 0,16 | ||||
| 60,3 | 38,0 | 2,9 | 0,17 | 4,50 | 0,27 | 5,60 | 0,33 |
| 76,1 | 38,0 | 2,9 | 0,23 | 5,00 | 0,50 | 7,10 | 0,71 |
| 88,9 | 51,0 | 3,2 | 0,38 | 5,60 | 0,67 | 8,00 | 0,96 |
| 101,6 | 57,0 | 3,6 | 0,56 | ||||
| 108,0 | 60,0 | 3,6 | 0,60 | ||||
| 114,3 | 64,0 | 3,6 | 0,70 | 6,30 | 1,23 | 8,80 | 1,72 |
| 133,0 | 70,0 | 4,0 | 0,86 | ||||
| 139,7 | 76,0 | 4,0 | 1,14 | 6,30 | 1,80 | 10,00 | 2,86 |
| 159,0 | 84,0 | 4,5 | 1,69 | ||||
| 168,3 | 89,00 | 4,5 | 1,83 | 7,10 | 2,89 | 11,00 | 4,48 |
| 193,7 | 90,0 | 5,6 | 3,50 | ||||
| 219,1 | 102,0 | 6,3 | 4,00 | 8,00 | 5,10 | 12,50 | 8,00 |
| 267,0 | 124,0 | 6,3 | 6,10 | ||||
| 273,0 | 127,0 | 6,3 | 6,30 | 8,80 | 8,80 | 12,50 | 12,50 |
| 323,9 | 152,0 | 7,1 | 9,90 | 10,00 | 14,00 | 12,50 | 17,50 |
| 355,6 | 165,0 | 8,0 | 13,50 | 11,00 | 18,50 | ||
| 406,4 | 178,0 | 8,8 | 18,60 | 10,00 | 21,20 | 12,50 | 26,50 |
| 457,0 | 203,0 | 10,0 | 27,0 | 14,20 | 28,50 | ||
| 508,0 | 229,0 | 11,0 | 36,80 | 16,00 | 54,00 | ||
| 610,0 | 267,0 | 12,5 | 60,00 | 17,50 | 83,00 | ||
