Quadratlochung in Geraden Reihen (QG)

Quadrat gerade Reihen Qg 10-30 FQ 11,1

Lochblech - Quadratlochung, gerade Reihen (Qg)Stahl, St 12-03 / STW 22

Material Lochung A0 in % Blechstärke in mm
Stahlblech mm   Größe:
1.000 x 2.000 mm		 Größe:
1.250 x 2.500 mm		 Größe:
1.500 x 3.000 mm
St 1203/StW 22 Qg 3,0 - 5,0 36,0 1,0
St 1203/StW 22 Qg 4,0 - 7,0 32,7 1,5
St 1203/StW 22 Qg 5,0 - 8,0 39,1 1,0/1,5/2,0 1,0/1,5/2,0 1,5
St 1203/StW 22 Qg 5,0 - 16,0 9,8 1,0/1,5 1,5
St 1203/StW 22 Qg 6,0 - 9,0 44,4 1,0/1,5/2,0
St 1203/StW 22 Qg 8,0 - 10,0 64,0 1,0/1,5/2,0 1,5
St 1203/StW 22 Qg 8,0 - 12,0 44,4 1,0/1,5/2,0 1,0/1,5/2,0 1,5/2,0
St 1203/StW 22 Qg 8,0 - 24,0 11,1 1,5
St 1203/StW 22 Qg 10,0 - 12,0 69,4 1,0/1,5/2,0 1,5 1,5
St 1203/StW 22 Qg 10,0 - 14,0 51,0 1,0/1,5/2,0 1,5/2,0
St 1203/StW 22 Qg 10,0 - 15,0 44,0 1,0/1,5/2,0/3,0 1,0/1,5/2,0/3,0 1,0/1,5/2,0
St 1203/StW 22 Qg 10,0 - 30,0 11,1 1,0/1,5/2,0 2,0 2,0
St 1203/StW 22 Qg 15,0 - 20,0 56,2 1,5/2,0/3,0 1,5/2,0 2,0
St 1203/StW 22 Qg 15,0 - 60,0 6,3 2,0 2,0
St 1203/StW 22 Qg 20,0 - 25,0 64,0 2,0 2,0
St 1203/StW 22 Qg 20,0 - 50,0 16,0 2,0 2,0 2,0
St 1203/StW 22 Qg 25,0 - 30,0 69,4 2,0 2,0
St 1203/StW 22 Qg 25,0 - 70,0 12,8   2,0

Lochblech - Quadratlochung, gerade Reihen (Qg) Stahl, sendzimir verzinkt

Material Lochung A0 in % Blechstärke in mm
Stahlblech mm   Größe:
1.000 x 2.000 mm		 Größe:
1.250 x 2.500 mm		 Größe:
1.500 x 3.000 mm
Sendzimir verzinkt Qg 5,0 - 8,0 39,1 1,0/1,5/2,0 1,0/1,5/2,0
Sendzimir verzinkt Qg 8,0 - 10,0 64,0 1,0/1,5 1,0/1,5
Sendzimir verzinkt Qg 8,0 - 12,0 44,4 1,0/1,5/2,0 1,5
Sendzimir verzinkt Qg 8,0 - 24,0 11,1 1,5
Sendzimir verzinkt Qg 10,0 - 12,0 69,4 1,0/1,5 1,0/1,5 1,5
Sendzimir verzinkt Qg 10,0 - 14,0 51,0 1,0/1,5/2,0 1,0/1,5
Sendzimir verzinkt Qg 10,0 - 15,0 44,4 1,0/1,5/2,0 1,0/1,5/2,0 1,0/1,5/2,0
Sendzimir verzinkt Qg 10,0 - 30,0 11,1 1,5
Sendzimir verzinkt Qg 15,0 - 40,0 14,1 1,5
Sendzimir verzinkt Qg 20,0 - 50,0 16,0 1,5 1,5

Lochblech - Quadratlochung, gerade Reihen (Qg) Stahl, nachträglich feuerverzinkt

Material Lochung A0 in % Blechstärke in mm
Stahlblech mm   Größe:
1.000 x 2.000 mm		 Größe:
1.250 x 2.500 mm		 Größe:
1.500 x 3.000 mm
nachträglich feuerverzinkt Qg 10,0 - 15,0 44,4 2,0 2,0
nachträglich feuerverzinkt Qg 10,0 - 30,0 11,1 2,0
nachträglich feuerverzinkt Qg 20,0 - 50,0 16,0 2,00

Lochblech - Quadratlochung, gerade Reihen (Qg) Edelstahl WSt. 1.4301 (V2A)

Material Lochung A0 in % Blechstärke in mm
Edelstahl WSt. 1.4301 (V2A)
mm   Größe:
1.000 x 2.000 mm		 Größe:
1.250 x 2.500 mm		 Größe:
1.500 x 3.000 mm
Edelstahl 1.4301
Qg 5,0 - 8,0
39,1
1,0/1,5/2,0
11,0/1,5

Edelstahl 1.4301
Qg 8,0 - 10,0
64,0
 1,0/1,5

Edelstahl 1.4301
Qg 8,0 - 12,0
44,4
1,0/1,5/2,0
1,5
1,5
Edelstahl 1.4301
Qg 10,0 - 12,0
69,4
1,0/1,5
1,5
1,5
Edelstahl 1.4301
Qg 10,0 - 14,0
51,0
1,0/1,5/2,0


Edelstahl 1.4301
Qg 10,0 - 15,0
44,4
1,0/1,5/2,0
1,0/1,5/2,0
1,5/2,0
Edelstahl 1.4301
Qg 10,0 - 30,0
11,1
1,5


Edelstahl 1.4301
Qg 15,0 - 40,0
14,1
1,5


Edelstahl 1.4301
Qg 20,0 - 50,0
16,0
1,5


Lochblech - Quadratlochung, gerade Reihen (Qg) Edelstahl WSt. 1.4571 (V4A)

Material Lochung A0 in % Blechstärke in mm
Edelstahl WSt. 1.4571 (V4A) mm   Größe:
1.000 x 2.000 mm		 Größe:
1.250 x 2.500 mm		 Größe:
1.500 x 3.000 mm
Edelstahl 1.4571 Qg 10,0 - 15,0 44,4 1,5/2,0

Lochblech - Quadratlochung, gerade Reihen (Qg) Edelstahl WSt. 1.4301 (V2A) einseitig geschliffen Korn 240, mit Folie

Material Lochung A0 in % Blechstärke in mm
Edelstahl WSt. 1.4301 (V2A) mm   Größe:
1.000 x 2.000 mm		 Größe:
1.250 x 2.500 mm		 Größe:
1.500 x 3.000 mm
Edelstahl 1.4301 Qg 5,0 - 8,0 39,6 1,5
Edelstahl 1.4301 Qg 5,0 - 16,0 9,77 1,5 1,5
Edelstahl 1.4301 Qg 10,0 - 15,0 44,4 1,5 1,5
Edelstahl 1.4301 Qg 10,0 - 30,0 11,1 1,0/1,5 1,5

Lochblech - Quadratlochung, gerade Reihen (Qg) Edelstahl WSt. 1.4301 (V2A) beidseitig geschliffen Korn 240, mit Folie

Material Lochung A0 in % Blechstärke in mm
Edelstahl WSt. 1.4301 (V2A) mm   Größe:
1.000 x 2.000 mm		 Größe:
1.250 x 2.500 mm		 Größe:
1.500 x 3.000 mm
Edelstahl 1.4301 Qg 5,0 - 16,0 9,77 1,5 1,5
Edelstahl 1.4301 Qg 8,0 - 24,0 11,1 1,5
Edelstahl 1.4301 Qg 10,0 - 15,0 44,4 1,5
Edelstahl 1.4301 Qg 10,0 - 30,0 11,1 1,5 1,5 1,5
Edelstahl 1.4301 Qg 15,0 - 40,0 14,6 1,5 1,5 1,5
Edelstahl 1.4301 Qg 15,0 - 60,0 6,3 1,5 1,5
Edelstahl 1.4301 Qg 20,0 - 50,0 16,0 1,5 1,5 1,5
Edelstahl 1.4301 Qg 25,0 - 70,0 12,8 1,5

Lochblech - Quadratlochung, gerade Reihen (Qg) Aluminium, Al 99,5

Material Lochung A0 in % Blechstärke in mm
Aluminium mm   Größe:
1.000 x 2.000 mm		 Größe:
1.250 x 2.500 mm		 Größe:
1.500 x 3.000 mm
Aluminium Al 99,5 4,0 - 7,0 32,7 1,5
Aluminium Al 99,5 5,0 - 8,0 39,1 1,0/1,5/2,0 1,0/1,5/2,0
Aluminium Al 99,5 5,0 - 16,0 9,8 2,0 2,0 2,0
Aluminium Al 99,5 5,0 - 16,0 9,8 2,0 2,0 2,0
Aluminium Al 99,5 6,0 - 9,0 44,4 1,5
Aluminium Al 99,5 8,0 - 12,0 44,4 1,5/2,0 2,0 2,0
Aluminium Al 99,5 8,0 - 24,0 11,1 2,0 2,0
Aluminium Al 99,5 10,0 - 15,0 44,4 1,0/1,5/2,0/3,0 1,5/2,0/3,0 2,0
Aluminium Al 99,5 10,0 - 30,0 11,1 2,0 2,0 2,0
Aluminium Al 99,5 15,0 - 60,0 6,3 2,0 2,0 2,0
Aluminium Al 99,5 20,0 - 50,0 16,0 2,0 2,0 2,0
Aluminium Al 99,5 25,0 - 30,0 69,4 2,0 2,0
Aluminium Al 99,5 25,0 - 70,0 12,8 2,0 2,0

BERECHNUNG DER LOCHGRÖSSe UND LOCHABSTÄNDE

QUADRATLOCHUNG IM VERGLEICH

Lochbleche Quadratlochung geradreihig

freie Lochfläche A0 = %

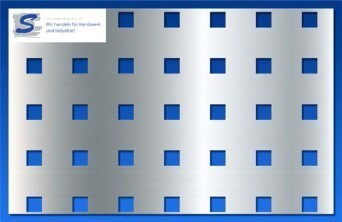

Quadratlochung gerade Reihen

Qg 5-16, FQ = 9,8

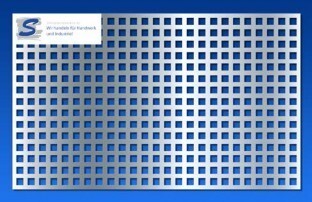

Quadratlochung gerade Reihen

Qg 5-8, FQ = 39,1

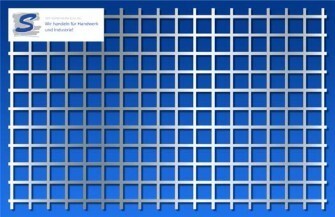

Quadratlochung gerade Reihen

Qg 10-12, FQ = 69,4

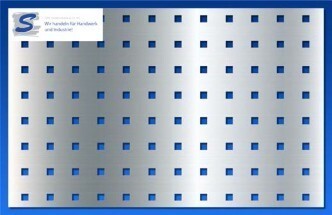

Quadratlochung gerade Reihen

Qg 10-30, FQ = 11,1
