EP-Gitterroste werden aus Stahl, Edelstahl oder Aluminium gefertigt.
Die vorher geschlitzten Tragstäbe werden mit den ungeschwächten Füllstäben unter hohem hydraulischen Druck verpresst. Die Ränder der EP-Gitterroste werden mit T-Profilen, U-Profilen oder Flachstählen eingefasst.
Diese Randeinfassungen werden im Widerstandsschweißverfahren rechtwinklig und oberflächenbündig
fest mit dem Rost verschweißt.
Diese Konstruktion gewährleistet eine feste Haftung der Füllstäbe mit den Tragstäben. Der Tragstabquerschnitt ist somit voll wirksam, da die eingepressten Füllstäbe die Tragstabschlitze wieder ausfüllen. Die im oberen Bereich auftretenden Druckkräfte werden vollständig übernommen.
EP-Gitterroste verzinkt, Gütenorm RAL-GZ 638 Verzinkung nach
DIN EN ISO 1461
Max. Füllstäbe:
Tragstab 2 und 3 mm = 2900 mm
Tragstab 4 und 5 mm = 2300 mm

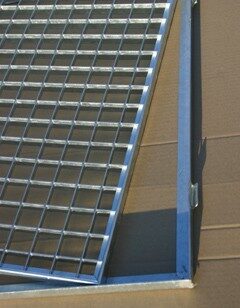

EP-Industrieroste Maschenweite 30 x 30 mm verzinkt Gütenorm RAL-GZ 638
Verzinkung nach DIN EN ISO 1461
Einfassung T-Profil oder Flach
Erstgenanntes Maß = Tragstabrichtung
Die angegebenen Maße sind Rostaußenmaße
Abmessung (mm) | Tragstab (mm) | Gewicht Kg/St. | |
| 300 | 1000 | 30x3 | 8,67 |
| 400 | 1000 | 30x3 | 11,63 |
| 500 | 1000 | 30x3 | 14,45 |
| 600 | 1000 | 30x3 | 17,34 |
| 700 | 1000 | 30x3 | 20,23 |
| 800 | 1000 | 30x3 | 23,12 |
| 900 | 1000 | 30x3 | 26,01 |
| 1000 | 1000 | 30x3 | 28,91 |
| 1100 | 1000 | 30x3 | 31,79 |
| 1200 | 1000 | 30x3 | 34,68 |
| 1500 | 500 | 30x3 | 21,68 |
| 1500 | 1000 | 30x3 | 43,35 |
| 1000 | 1000 | 40x2 | 26,91 |
| 1200 | 1000 | 40x2 | 32,28 |
| 1500 | 1000 | 40x2 | 43,35 |
| 1000 | 1000 | 40x3 | 36,61 |
| 1500 | 1000 | 40x3 | 54,91 |
EP-Industrieroste Maschenweite 30 x 30 mm verzinkt | Gütenorm RAL-GZ 638 | Verzinkung nach DIN EN ISO 1461
Einfassung T-Profil oder Flach
Erstgenanntes Maß = Tragstabrichtung
Die angegebenen Maße sind Rostaußenmaße
| Abmessung (mm) | Tragstab (mm) | Gewicht Kg/St. | |
| 400 | 800 | 20x2 | 5,22 |
| 500 | 1000 | 25x2 | 9,35 |
| 600 | 1200 | 25x2 | 13,64 |
| 200 | 1000 | 30x2 | 4,32 |
| 250 | 1000 | 30x2 | 5,41 |
| 300 | 1000 | 30x2 | 6,51 |
| 400 | 1000 | 30x2 | 8,64 |
| 500 | 500 | 30x2 | 5,41 |
| 500 | 1000 | 30x2 | 10,81 |
| 600 | 1000 | 30x2 | 12,96 |
| 700 | 1000 | 30x2 | 15,12 |
| 750 | 1000 | 30x2 | 16,21 |
| 800 | 500 | 30x2 | 8,64 |
| 800 | 1000 | 30x2 | 17,28 |
| 900 | 1000 | 30x2 | 19,44 |
| 1000 | 500 | 30x2 | 10,79 |
| 1000 | 600 | 30x2 | 12,96 |
| 1000 | 750 | 30x2 | 16,21 |
| 1000 | 800 | 30x2 | 17,28 |
| 1000 | 1000 | 30x2 | 21,61 |
| 1000 | 1200 | 30x2 | 25,92 |
| 1100 | 1000 | 30x2 | 23,76 |
| 1200 | 500 | 30x2 | 12,96 |
| 1200 | 1000 | 30x2 | 25,92 |
EP-Industrieroste Maschenweite 30 x 10 mm verzinkt
Gütenorm RAL-GZ 638
Verzinkung nach DIN EN ISO 1461
Einfassung T-Profil oder Flach
Erstgenanntes Maß = Tragstabrichtung
Die angegebenen Maße sind Rostaußenmaße

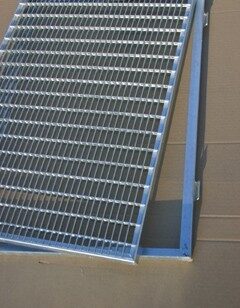

Bild: EP-Industrieroste 30 x 10 mm mit T-Einfassung
Abmessung (mm) | Tragstab (mm) | Gewicht Kg/St. | |
| 500 | 1000 | 30x2 | 10,81 |
| 600 | 1000 | 30x2 | 12,96 |
| 700 | 1000 | 30x2 | 15,12 |
| 800 | 1000 | 30x2 | 17,28 |
| 900 | 1000 | 30x2 | 19,44 |
| 1000 | 1000 | 30x2 | 21,61 |
| 1000 | 1000 | 30x3 | 28,91 |
| 1200 | 1000 | 30x3 | 34,68 |
EP-Garagen-Vorlageroste Maschenweite 30 x 30 mm verzinkt
Gütenorm RAL-GZ 638 | Verzinkung nach DIN EN ISO 1461
Einfassung T-Profil, U-Profil oder Flach
Erstgenanntes Maß = Tragstabrichtung
Roste in Länge und Breite 10 mm kleiner
Abmessung (mm) | Tragstab (mm) | Gewicht Kg/St. | |
| 800 | 1000 | 30x2 | 25,36 |
| 1000 | 1000 | 30x2 | 31,71 |
| 1200 | 1000 | 30x2 | 28,04 |
| 1000 | 1000 | 30x3 | 39,01 |
| 1200 | 1000 | 30x3 | 46,81 |
EP-Industrieroste, Maschenweite 30 x 30 mm | Edelstahl V2A, 1.4301, gebeizt
Einfassung Flach
Erstgenanntes Maß = Tragstabrichtung
Die angegebenen Maße sind Rostaußenmaße
Abmessung [mm] | Tragstab [mm] | Gewicht | ||
|---|---|---|---|---|
| 600 | x | 1000 | 30 x 2 | 15,15 kg |
| 800 | x | 1000 | 30 x 2 | 16,81 kg |
| 1000 | x | 1000 | 30 x 2 | 20,74 kg |
| 1200 | x | 1000 | 30 x 3 | 33,03 kg |
Die bei Gitterrosten gegebene hohe Gleitsicherheit lässt sich steigern.
Durch speziell gekerbte Trag- und Füllstäbe ist eine besonders hohe Rutschhemmung in allen Richtungen gewährleistet.
Die Berufsgenossenschaft hat diese Vorgaben in ihrem Merkblatt ZH1 / 196 hinterlegt.
EP-Gleitschutzroste Maschenweite 30 x 30 mm verzinkt | Gütenorm RAL-GZ 638
Verzinkung nach DIN EN ISO 1461
Mit ausgeklinkten Trag- u. Füllstäben Gleitschutz R12
Einfassung T-Profil
Erstgenanntes Maß = Tragstabrichtung
Die angegebenen Maße sind Rostaußenmaße
Abmessung [mm] | Tragstab [mm] | Gewicht | ||
|---|---|---|---|---|
| 500 | x | 1000 | 30 x 2 | 12,93 kg |
| 600 | x | 1000 | 30 x 2 | 15,12 kg |
| 700 | x | 1000 | 30 x 2 | 17,31 kg |
| 800 | x | 1000 | 30 x 2 | 19,49 kg |
| 900 | x | 1000 | 30 x 2 | 21,60 kg |
| 1000 | x | 1000 | 30 x 2 | 23,87 kg |
| 1000 | x | 1000 | 30 x 3 | 31,14 kg |
| 1200 | x | 1000 | 30 x 3 | 36,99 kg |
EP-Gleitschutzroste Maschenweite 30 x 30 mm verzinkt | Gütenorm RAL-GZ 638
Verzinkung nach DIN EN ISO 1461
Mit ausgeklinkten Trag- u. Füllstäben Gleitschutz R12
Einfassung T-Profil
Erstgenanntes Maß = Tragstabrichtung, mit Antrittskante in Tragstabrichtung
Die angegebenen Maße sind Rostaußenmaße
Abmessung [mm] | Tragstab [mm] | Gewicht | ||
|---|---|---|---|---|
| 800 | x | 1000 | 30 x 2 | 19,45 kg |
| 1000 | x | 1000 | 30 x 2 | 24,30 kg |
| 1200 | x | 1000 | 30 x 3 | 33,64 kg |
| 1250 | x | 1000 | 40 x 2 | 32,47 kg |
EP-Gleitschutzroste Maschenweite 30 x 10 mm verzinkt
Gütenorm RAL-GZ 638
Verzinkung nach DIN EN ISO 1461
Mit ausgeklinkten Füllstäben Gleitschutz R11 Einfassung T-Profil
Erstgenanntes Maß = Tragstabrichtung, mit Antrittskante in Tragstabrichtung
Die angegebenen Maße sind Rostaußenmaße
Abmessung [mm] | Tragstab [mm] | Gewicht | ||
|---|---|---|---|---|
| 800 | x | 1000 | 30 x 2 | 23,32 kg |
| 1000 | x | 1000 | 30 x 2 | 30,52 kg |
| 1200 | x | 1000 | 30 x 3 | 45,27 kg |
EP-Gleitschutzroste Maschenweite 30 x 30 mm | Edelstahl V2A, 1.4301, gebeizt
Mit ausgeklinkten Trag- u. Füllstäben Gleitschutz R12
Einfassung Flach
Erstgenanntes Maß = Tragstabrichtung
Die angegebenen Maße sind Rostaußenmaße
Abmessung [mm] | Tragstab [mm] | Gewicht | ||
|---|---|---|---|---|
| 600 | x | 1000 | 30 x 2 | 15,15 kg |
| 800 | x | 1000 | 30 x 2 | 19,35 kg |
| 1000 | x | 1000 | 30 x 2 | 20,74 kg |
| 1200 | x | 1000 | 30 x 3 | 24,66 kg |
Standart - Ausführung
| Press-Gleitschutz, Stahl | = R 12 |
|---|---|
| Press-Gleitschutz, Edelstahl | = R 12 |
| Press-Gleitschutz, Aluminium | = R 12 |
| Trag- und Füllstäbe sind ausgeklinkt. |
| Press-Gleitschutz, Stahl | = R 11 |
|---|---|
| Press-Gleitschutz, Edelstahl | = R 11 |
| Press-Gleitschutz, Aluminium | = R 11 |
| Trag- oder Füllstäbe sind ausgeklinkt. |
Sägezahn - Ausführung
| Press-Gleitschutz, Sägezahn, Stahl | = R 12 |
| Trag- und Füllstäbe sind ausgeklinkt. |
| Press-Gleitschutz, Sägezahn, Stahl | = R 11 |
| Trag- oder Füllstäbe sind ausgeklinkt. |
Super - Gleitschutz
| Press-Super Gleitschutz, Stahl | = R 13 |
| Trag-, Füllstäbe sind ausgeklinkt. |
| Schweißpress- Gleitschutz, Stahl | = R 11 |
| Tragstäbe ausgeklinkt, Füllstäbe verdrillt |

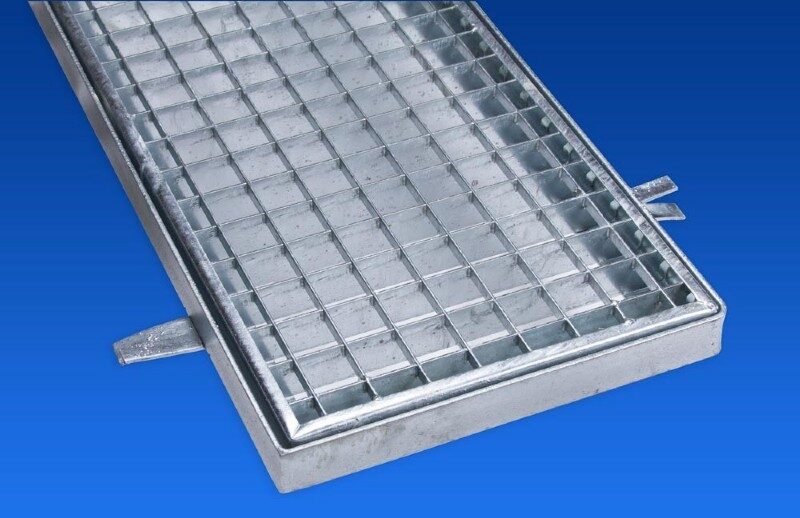

Baunormroste verzinkt, Gütenorm RAL-GZ 638 | Verzinkung nach DIN EN ISO 1461 | Einfassung T-Profil
Baunormroste werden üblicherweise mit einer Zarge oder einem Winkelrahmen gefertigt, sind aber auch ohne Zarge lieferbar. Richtungen gewährleistet.
Die Berufsgenossenschaft hat diese Vorgaben in ihrem Merkblatt ZH1 / 196 hinterlegt.
Baunormroste, verzinkt Maschenweite 30 x 30 mm
Einfassung: T-Profil
Erstgenanntes Maß = Tragstabrichtung
Die angegebenen Maße sind Zargenaußenmaße; Roste in Länge und Breite 10 mm kleiner
Abmessung [mm] | Bauhöhe | Gewicht | ||
|---|---|---|---|---|
| 300 | x | 500 | 20mm | 2,28 kg |
| 350 | x | 500 | 20mm | 2,66kg |
| 400 | x | 600 | 20mm | 3,65 kg |
| 400 | x | 700 | 20mm | 3,72 kg |
| 400 | x | 800 | 20mm | 4,82 kg |
| 400 | x | 1000 | 20mm | 5,99 kg |
| 500 | x | 800 | 20mm | 4,87 kg |
| 500 | x | 1000 | 20mm | 7,61 kg |
| 600 | x | 800 | 20mm | 7,03 kg |
| 600 | x | 1000 | 20mm | 7,60 kg |
| 600 | x | 1200 | 20mm | 10,95 kg |
| 600 | x | 1000 | 25mm | 11,88 kg |
| 600 | x | 1200 | 25mm | 14,18 kg |
| 300 | x | 300 | 27mm | 2,40 kg |
| 400 | x | 400 | 30mm | 4, 60 kg |
| 500 | x | 500 | 30mm | 6,40 kg |
| 1000 | x | 500 | 30mm | 9,98 kg |
| 1000 | x | 600 | 30mm | 11,97 kg |
| 1200 | x | 600 | 30mm | 14,37 kg |
| 600 | x | 600 | 43mm | 11,64 kg |
Baunormroste, verzinkt Maschenweite 30 x 10 mm
Einfassung: T-Profil
Erstgenanntes Maß = Tragstabrichtung
Die angegebenen Maße sind Zargenaußenmaße. Roste in Länge und Breite 10 mm kleiner
Abmessung [mm] | Bauhöhe | Gewicht | ||
|---|---|---|---|---|
| 300 | x | 1000 | 20mm | 7,57 kg |
| 350 | x | 500 | 20mm | 3,67 kg |
| 400 | x | 600 | 20mm | 4,96 kg |
| 400 | x | 800 | 20mm | 6,59 kg |
| 400 | x | 1000 | 20mm | 8,21 kg |
| 500 | x | 800 | 20mm | 8,19 kg |
| 600 | x | 800 | 20mm | 9,88 kg |
| 600 | x | 1000 | 20mm | 12,35 kg |
| 600 | x | 1200 | 20mm | 14,75 kg |
| 500 | x | 800 | 25mm | 8,39 kg |
| 500 | x | 1000 | 25mm | 10,48 kg |
Die dargestellten Werte sind berechnet nach ihrer maximal zulässigen Tragfähigkeit. Zugrunde gelegt ist dabei eine Lastaufstandsfläche von 200 x 200 mm und eine Tragstabteilung von 33,3 mm. Um Stolperstellen zu vermeiden, darf die auftretende Durchbiegung 4 mm nicht überschreiten.
Entnehmen Sie die geeigneten Werte aus den hellen Feldern, bis zu den rot markierten Zahlenfeldern.
Hinweis: Wir empfehlen, befahrbare Roste nur in 4 + 5 mm Tragstabstärken zu bestellen.
FP = Einzellast in kN
FV = gleichmäßig verteilte Last in kN/qm
* Stützweite = Lichte Weite zwischen den Auflagen
Umrechnungswert von kg in kN:
10 kN = 1 Tonne
1 kN = 100 kg
