Standardbefestigung für Maschenweite 30 x 30 mm
- Bügeloberteil, Nr. 5
- Klemmenunterteil, Nr. 31
- Sechskantschraube M8, DIN 933
- Vierkantmutter
Standard Gitterrostbefestigung
Standard-Tellerbefestigung, ø 51 mm, für Maschenweite 30 x 30 bis 40 x 40 mm, tiefgezogen, mit Wasserloch
- tiefgezogenes Telleroberteil, Nr. 4
- Klemmenunterteil, Nr. 31
- Sechskantschraube M8, DIN 933
- Vierkantmutter
Gitterrostbefestigung mit Telleroberteil
Standardbefestigung für Maschenweite 30 x 10 mm
- Klemmenoberteil, Nr.23 (klemmt über 2 Füllstäbe)
- Mit Klemmunterteil, Nr. 31,
- Innensechskantschraube M8x80 mm, DIN 933
- Vierkantmutter
Gitterrostbefestigung für Masche 30x10
Standardbefestigung für Maschenweite 30 x 10 mm und andere Maschengrößen
mit 10 mm Füllstababstand. Flachkopfschraube mit Schlitz, ohne Vierkantansatz, Gewinde bis Kopf.
- Klemmoberteil, Linsenkopfschraube M8, Nr. 20S
- Klemmenunterteil, Nr. 31
- Vierkantmutter
Gitterrostbefestigung Linsenkopf
Hilti – Klemme XMGR für Maschenweite 30 x 30 mm und 30 x 20 mm
Klemmteile sind generell vormontiert;
Klemmunterteile und Haltemuttern sind mit Blechklammern am
Klemmoberteil verbunden, Innensechskantschraube M8
Keine losen Teile, kein Herabfallen gelöster Klemmteile
Besonders geeignet für hohes Montageaufkommen!!
Gitterrostbefestigung Hilti-Klemme
zur Vermeidung von Stolperkanten bei Roststößen
- 2 Bügel- oder Telleroberteile, Nr.4 oder Nr. 5 oder ähnlich
- 1 Klemmenunterteil, Nr. 40
- 2 Sechskantschrauben M8, DIN 933
- 2 Vierkantmuttern
Gitterrostbefestigung Doppelklemme
Sicherheitsoberteil mit Arretierung, Klemmstellen an Trag- und Füllstäben, Maschenweite 30 x 30 mm
- arretierendes Bügeloberteil, Nr. 8
- Klemmenunterteil, Nr. 31
- Sechskantschraube M8, DIN 933
- Vierkantmutter
Gitterrostbefestigung mit Arretierung
mit seitlich angeschweißter Sechskantmutter M8, DIN 6334
- Bügel- oder Telleroberteil, Nr. 5 oder Nr. 4 oder ähnlich
- Haken aus gebogenem Rundstahl mit angeschweißter Hülsenmutter M8
- Höhe und Klaueninnenmaß je nach Profil
- Sechskantschraube M8, DIN 933
Gitterrost Hakenbefestigung
- tiefgezogenes Bügeloberteil
- chromatierter Gewindebolzen M8
- selbstsichernde Sechskantmutter
Gitterrostbefestigung Bügeloberteil
- Telleroberteil mit Gewindehülse
- Gewindebolzen M8
Gitterrostbefestigung Setzbolzen
- tiefgezogenes Telleroberteil, Nr. 4
- chromatierter Gewindebolzen M8
- selbstsichernde Sechskantmutter
Gitterrostbefestigung Telleroberteil mit Setzbolzen

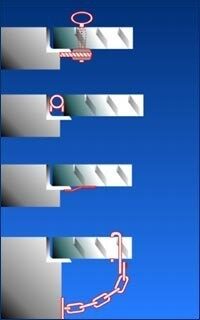

- Steckschlüsselverschluß
- Scharniere
- Unterschieblaschen
- Sicherheitskette
Scharnier
Aushebegriff für Klapproste
- Klemmsteg an der Unterseite der Tragstäbe
- Ausführung galvanisch verzinkt oder Edelstahl
- U-Bügel ø 10 mm, Bügelbreite 110 mm
Gitterrost Aushebegriff
Verschluss zum Anklemmen an einer Gitterrostmasche für Maschenweite 30 x 30 mm
- Tragstabhöhe 30 – 40 mm
- von oben verriegelbar
- Bedarf: 2 Stck. je Rost, bzw. 1 Stck. in Verbindung mit Scharnier oder Unterschieblasche
Gitterrost Steckschlüsselverschluss
Zum Einhängen in Gitterroste und Andübeln an die Schachtwand. Ausführung: verzinkt.
- Maß (LxBxt) 350 x 25 x 3 mm, Bohrung d= 9 mm
- Zubehör Schrauben und Dübel
- VPE 2 Stck., verpackt in Folienbeutel
Gitterrost Einhängebügel
Zum Einhängen in Gitterroste und Andübeln an die Schachtwand. Ausführung: verzinkt.
- Maß (L) 700 mm
- Zubehör Befestigungswinkel, Schrauben, Dübel und Splint
- VPE 2 Stck., verpackt in Folienbeutel
Sicherungskette
- gelocht
- in Längen a 3000 mm
- roh, verzinkt oder Edelstahl
Sicherheitsantrittskante
Ausführung: Noppe
Ausführung: Rau
Klemmbar und Abnehmenbar.
Geeignet für die Maschen: 30/30, 30/10 mm
- Für das Befahren mit Rollentransportern und kleinen Rädern.
- Zum sicheren und barrierefreien Begehen.
- Verminderung der Laufgeräusche = Lärmschutz
Gitterrost-Auflagen
Gitterrost-Auflage MEAFLOOR
