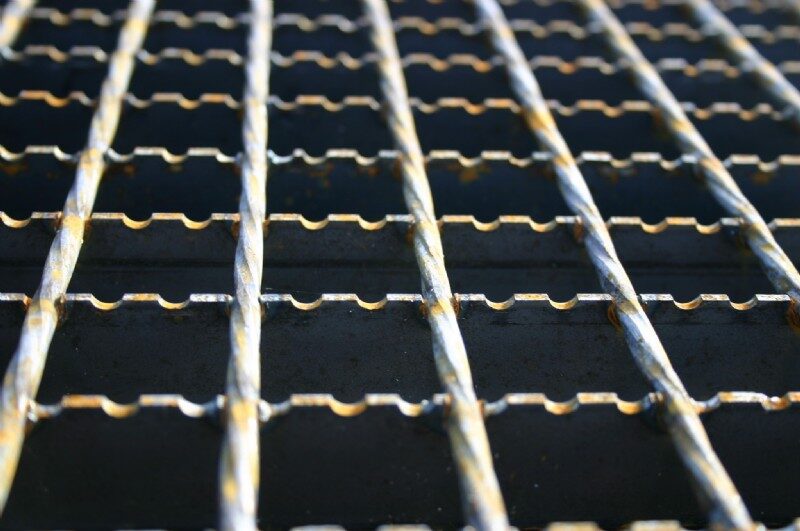

Schweißpress(SP)-Gitterroste werden aus Stahl gefertigt. In die ungeschwächten Tragstäbe werden vierkantverdrillte Füllstäbe unter hohem Druck eingepresst und gleichzeitig elektrisch voll verschweißt. Durch die homogene Vollverschweißung aller Kreuzungspunkte im Widerstandsschweißverfahren entsteht ein Gitterrost von ungewöhnlicher Festigkeit, größter Widerstandskraft und optimaler Lastverteilung.

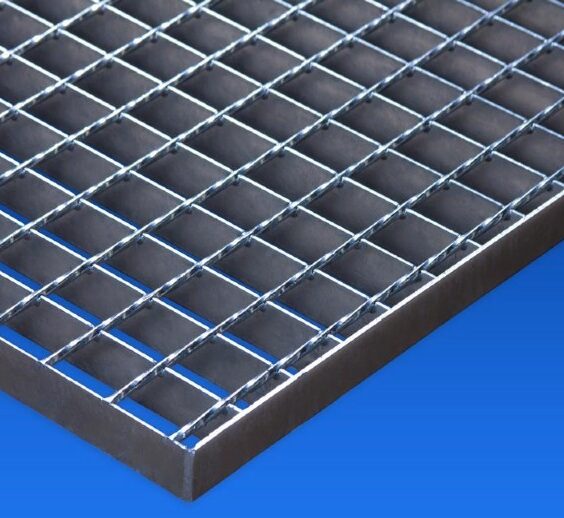

Selbst große Ausschnitte, bei Montagen oft unvermeidlich, beeinträchtigen den Zusammenhalt der Oberfläche und die Festigkeit nicht. Die Schweißpress-Gitterroste werden mit Flachstählen eingefasst, die in der Regel dem Tragstabquerschnitt entsprechen.

Die dargestellten Werte sind berechnet nach ihrer maximal zulässigen Tragfähigkeit.
Zugrunde gelegt ist dabei eine Lastaufstandsfläche von 200 x 200 mm und eine Tragstabteilung von 34,3 mm.
Um Stolperstellen zu vermeiden, darf die unter Einzellast auftretende Durchbiegung
4 mm nicht überschreiten.

Entnehmen Sie die geeigneten Werte aus den hellen Feldern,
bis zu den rot markierten Zahlenfeldern.

FP = Einzellast in kN
FV = gleichmäßig verteilte Last in kN/qm

* Stützweite = lichte Weite zwischen den Auflagen

Umrechnungswert von kg in kN:
10 kN = 1 Tonne
1 kN = 100 kg
