Blechprofilroste

Blechprofi-Roste: Werkstoff / Technik

zum Download:

Blechprofi-Roste: Werkstoff / Technik (pdf)

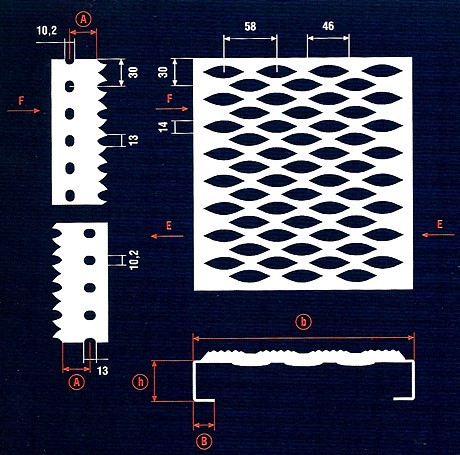

SPH Shark D

Allgemein:
Blechprofil-Roste SPH Shark D sind individuell zugeschnitten und können in verschiedenen Höhen und Breiten gefertigt werden. Die nach oben durchgedrückte Lochung mit Gleitschutz-Ausführung ergibt eine rutschhemmende und griffige Oberfläche (analog Rutschhemmung R12) und bietet zudem höchste Trittsicherheit.

SPH Shark D sind als Bohlen in den Standardlängen von 6.000 mm sofort erhältlich, Zwischengrößen sind auf Anfrage jederzeit möglich, dabei ist der Längenteiler von 30 mm zu beachten.

Anwendungsbereiche:
SPH Shark D kann überall dort eingesetzt werden, wo mit gleitfördernden Stoffen, z.B. Fetten und Ölen, gearbeitet wird.

  • Im Hoch- und Tiefbau,
  • im Anlagen- und Fahrzeugbau als Boden- und Bühnenbelag,
  • im Gerüstbau,
  • in öffentlichen Verkehrszonen als Sicherheitsroste, z.B. als Hochwasserlaufstege.

Auch im Treppenbau finden SPH Shark D als Treppenstufen ihren Einsatz.

Oberflächenbehandlung und Materialeinsatz:
Je nach Einsatzzweck können folgende Werkstoffe und Oberflächen verarbeitet werden:

Stahl StW22
Oberfläche: roh, feuerverzinkt, sendzimir verzinkt
Blechdicke: 2,0/2,5/3,0 mm

Aluminium
Oberfläche: roh und eloxiert
Blechdicke: 2,5/3,0 mm

Edelstahl V2A, WSt. 1.4301
Oberfläche: roh und gebeizt
Blechdicke: 2,0 mm

SPH Shark D Stufen,
feuerverzinkt, mit Lasche
Breite
mm
Höhe
mm
Stärke
mm
Länge
mm
Gewicht
kg
240 70/40 2,0 800 6,20
240 70/40 2,0 1000 7,52
270 70/40 2,0 800 6,64
270 70/40 2,0 900 7,84
270 70/40 2,0 1000 8,05
270 70/40 2,0 1200 9,47
300 70/40 2,0 900 7,08
300 70/40 2,0 1000 8,59
300 70/40 2,0 1200 10,10
Breite Stufen
[mm]
Bohrmaß B
[mm]
240 120
270 150
300 180

SPH Shark D Bohlen, roh, Seitenlochung mittig, in Längen à 6000 mm
Breite
mm
Höhe
mm
Stärke
mm
A*
mm
Gewicht
kg
180 40 2,0 20 28,26
240 40 2,0 20 33,91
240 75 2,0 37,5 40,51
300 40 2,0 20 39,56
300 50 2,0 25 41,45
360 40 2,0 20 45,22
* A= Maß Oberkante Bohle bis Mitte Seitenloch

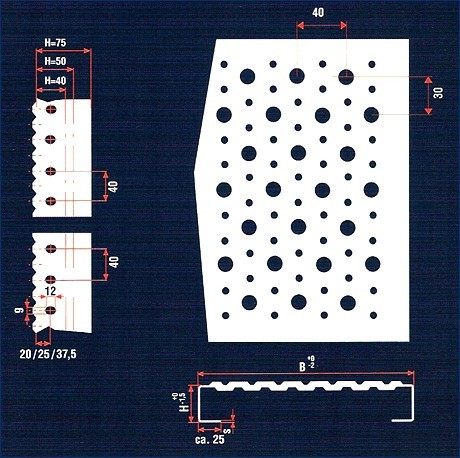

SPH Pulpo N

Allgemein:
Die Blechprofil-Roste SPH Pulpo N ermöglichen durch ihre runden, nach oben und unten geprägten Lochungen, dass Schmutz und Wasser verdrängt werden und schnell abfließen können. Die griffige Oberfläche schafft eine gute Rutschhemmung und bietet so höchste Trittsicherheit. SPH Pulpo N sind individuell zugeschnitten, sie können in verschiedenen Höhen und Breiten gefertigt werden:

  • Standardhöhen: 40, 50 und 75 mm,
  • Breiten: von 120 bis 480 mm in Stahl,
    von 120 bis 300 mm in Edelstahl und Aluminium,
  • Längen: 6.000 mm in allen vorgenannten Werkstoffen.

Anwendungsbereiche:
SPH Pulpo N lassen sich, wie SPH Shark D, überall dort einsetzen, wo mit gleitfördernden Stoffen, z.B. Fetten und Ölen, gearbeitet wird.

  • Im Hoch- und Tiefbau,
  • im Anlagen- und Fahrzeugbau als Boden- und Bühnenbelag,
  • im Gerüstbau,
  • in öffentlichen Verkehrszonen mit Fußgängerverkehr.

Aber auch als Treppenstufen finden sie ihren Einsatz.

Oberflächenbehandlung und Materialeinsatz:
Je nach Einsatzzweck können folgende Werkstoffe und Oberflächen verarbeitet werden:

Stahl StW22
Oberfläche: roh, feuerverzinkt, sendzimir verzinkt
Blechdicke: 2,0/2,5/3,0 mm

Aluminium
Oberfläche: roh und eloxiert
Blechdicke: 2,5/3,0 mm

Edelstahl V2A, WSt. 1.4301
Oberfläche: roh und gebeizt
Blechdicke: 2,0 mm

Breite Stufen
[mm]
Bohrmaß B
[mm]
240 120
270 150
300 180
SPH Pulpo N Stufen,
feuerverzinkt, mit Lasche
Breite
mm
Höhe
mm
Stärke
mm
Länge
mm
Gewicht
kg
240 70/40 2,0 600 4,88
240 70/40 2,0 800 6,20
270 70/40 2,0 800 6,64
270 70/40 2,5 800 8,30
300 70/40 2,5 800 8,85
270 70/40 2,0 900 7,35
270 70/40 2,5 900 9,18
300 70/40 2,0 900 7,85
300 70/40 2,5 900 9,80
240 70/40 2,0 1000 7,52
270 70/40 2,0 1000 8,05
270 70/40 2,5 1000 10,07
300 70/40 2,0 1000 8,59
300 70/40 2,5 1000 10,74
300 70/40 3,0 1000 12,89
270 70/40 2,5 1200 11,83
300 70/40 2,5 1200 12,62
300 70/40 3,0 1200 15,15
300 70/40 3,0 1500 18,95

SPH Pulpo N Bohlen, roh, Seitenlochung mittig, in Längen à 6000 mm
Breite
mm
Höhe
mm
Stärke
mm
A*
mm
Gewicht
kg
180 40 2,0 20 28,26
180 40 2,5 20 35,33
240 40 2,0 20 33,91
240 40 2,5 20 42,39
240 50 2,0 25 35,80
240 50 2,5 25 44,75
250 40 2,5 20 43,57
250 50 2,5 25 45,92
300 40 2,5 20 49,46
300 50 2,5 25 51,81
300 75 2,5 37,5 57,70
300 100 2,5 50 63,59
300 100 3,0 50 76,30
360 40 2,5 20 56,52
360 50 2,5 25 58,88
A*= Maß Oberkante Bohle bis Mitte Seitenloch
