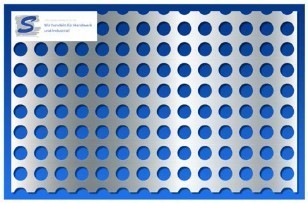

Rundlochung gerade Reihen, Rg 10-15, FQ 34,88

Rundlochung
in geraden Reihen (Rg)



Einfassprofile Rundlochung in versetzten Reihen Berechnung der Lochgröße und Lochabstände

Rundlochungen im Vergleich Quadratlochungen im Vergleich





Lochblech - Rundlochung,
gerade Reihen (Rg)
Stahl, St 12-03 / STW 22

Material Lochung A0 in % Blechstärke in mm
Stahlblech mm   Größe:
1.000 x 2.000 mm
Größe:
1.250 x 2.500 mm
Größe:
1.500 x 3.000 mm
St 1203/StW 22 Rg 4,5 - 15,0 7,1 1,0/1,5 1,0/1,5 1,5
St 1203/StW 22 Rg 10,0 - 15,0 34,9 1,5
St 1203/StW 22 Rg 10,0 - 20,8 18,2 2,0 2,0 2,0
St 1203/StW 22 Rg 10,0 - 26,0 11,6 2,0
St 1203/StW 22 Rg 15,0 - 36,4 13,4 2,0
St 1203/StW 22 Rg 20,0 - 48,5 13,4 2,0 2,0


Lochblech - Rundlochung,
gerade Reihen (Rg)
Stahl, sendzimir verzinkt

Material Lochung A0 in % Blechstärke in mm
Stahlblech mm   Größe:
1.000 x 2.000 mm
Größe:
1.250 x 2.500 mm
Größe:
1.500 x 3.000 mm
sendzimir verzinkt Rg 4,5 - 15,0 7,1 1,0/1,5 1,5 1,5
sendzimir verzinkt Rg 10,0 - 15,0 34,9 1,5
sendzimir verzinkt Rg 10,0 - 20,8 18,2 2,0 2,0 2,0


Lochblech - Rundlochung,
gerade Reihen (Rg)
Stahl, nachträglich feuerverzinkt

Material Lochung A0 in % Blechstärke in mm
Stahlblech mm   Größe:
1.000 x 2.000 mm
Größe:
1.250 x 2.500 mm
Größe:
1.500 x 3.000 mm
nachträglich feuerverzinkt Rg 10 - 26,0 11,6 2,0
nachträglich feuerverzinkt Rg 20 - 48,5 13,4  2,0


Lochblech - Rundlochung,
gerade Reihen (Rg)
Edelstahl WSt. 1.4301 (V2A)

Material Lochung A0 in % Blechstärke in mm
Edelstahl WSt. 1.4301 (V2A) mm   Größe:
1.000 x 2.000 mm
Größe:
1.250 x 2.500 mm
Größe:
1.500 x 3.000 mm
Edelstahl 1.4301 Rg 4,5 - 15,0 7,1 1,5
Edelstahl 1.4301 Rg 10,0 - 20,8 18,2 1,5 1,5
Edelstahl 1.4301 Rg 10,0 - 25,9 11,6 1,5 1,5
Edelstahl 1.4301 Rg 20,0 - 48,5 13,4 1,5


Lochblech - Rundlochung,
gerade Reihen (Rg)
Edelstahl WSt. 1.4301 (V2A)
einseitig geschliffen Korn 240, mit Folie


Material Lochung A0 in % Blechstärke in mm
Edelstahl WSt. 1.4301 (V2A) mm   Größe:
1.000 x 2.000 mm
Größe:
1.250 x 2.500 mm
Größe:
1.500 x 3.000 mm
Edelstahl 1.4301 Rg 4,5 - 15,0 7,1 1,5
Edelstahl 1.4301 Rg 10,0 - 15,0 34,9 1,5 1,5
Edelstahl 1.4301 Rg 10,0 - 25,9 11,6 1,5 1,5


Lochblech - Rundlochung,
gerade Reihen (Rg)
Aluminium, Al 99,5


Material Lochung A0 in % Blechstärke in mm
Aluminium mm   Größe:
1.000 x 2.000 mm
Größe:
1.250 x 2.500 mm
Größe:
1.500 x 3.000 mm
Aluminium Al 99,5 Rg 4,5 - 15,0 7,1 1,5/2,0 1,5/2,0 2,0
Aluminium Al 99,5 Rg 10,0 - 20,8 18,2 2,0 2,0 2,0
Aluminium Al 99,5 Rg 10,0 - 26,0 11,6 2,0 2,0
Aluminium Al 99,5 Rg 15,0 - 36,4 13,4 2,0
Aluminium Al 99,5 Rg 20,0 - 48,5 13,4 2,0 2,0 2,0

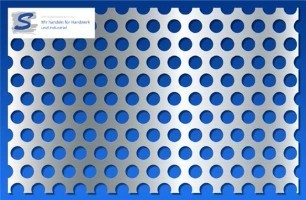

Eurolochung R 5-15-12,5-25 FQ 8,38


Lochblech - Eurolochung,
Stahl, St 12-03 / STW22



Material Lochung A0 in % Blechstärke in mm
Stahlblech mm   Größe:
1.000 x 2.000 mm
Größe:
1.250 x 2.500 mm
Größe:
1.500 x 3.000 mm
Stahlblech St 1203  Eurolochung 8,4 1,0/1,5  1,5

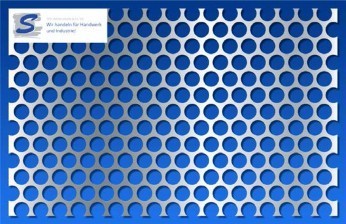

Rundlochung versetzte Reihen Rv 10-12, FQ 63,0

Rundlochung
in versetzten Reihen (Rv)



Lochblech - Rundlochung,
versetzte Reihen (Rv)
Stahl, St 12-03 / STW 22

Material Lochung A0 in % Blechstärke in mm
Stahlblech mm   Größe:
1.000 x 2.000 mm
Größe:
1.250 x 2.500 mm
Größe:
1.500 x 3.000 mm
St 1203/StW 22 Rv 1,1 - 2,0 27,4 0,75/1,0
St 1203/StW 22 Rv 1,5 - 2,5 32,6 0,75/1,0/1,5 1,0
St 1203/StW 22 Rv 1,5 - 3,0 22,7 1,5 1,0
St 1203/StW 22 Rv 2,0 - 3,0 40,3 1,0
St 1203/StW 22 Rv 2,0 - 3,5 29,6 0,75/1,0/1,5/2,0 1,0/1,5
St 1203/StW 22 Rv 2,5 - 4,0 35,4 1,0/1,5/2,0
St 1203/StW 22 Rv 3,0 - 4,0 51,0 1,0/2,0 1,0
St 1203/StW 22 Rv 3,0 - 5,0 32,7 0,75/1,0/1,5/2,0/3,0 1,0/1,5/2,0 1,0/1,5
St 1203/StW 22 Rv 3,0 - 6,0 22,7 2,0
St 1203/StW 22 Rv 4,0 - 6,0 40,3 1,0/1,5/2,0/3,0 1,0/1,5/2,0/3,0 1,5/2,0/3,0
St 1203/StW 22 Rv 4,0 - 8,0 22,7 1,5
St 1203/StW 22 Rv 5,0 - 6,0 63,0 1,0
St 1203/StW 22 Rv 5,0 - 7,0 46,3 1,0/1,5
St 1203/StW 22 Rv 5,0 - 8,0 35,4 1,0/1,5/2,0/3,0/4,0 1,0/1,5/2,0/3,0 1,0/1,5/2,0/3,0
St 1203/StW 22 Rv 5,0 - 9,0 28,0 5,0
St 1203/StW 22 Rv 6,0 - 9,0 40,3 1,0/1,5/2,0/3,0 1,5/2,0 1,5
St 1203/StW 22 Rv 8,0 - 10,0 58,1 1,0
St 1203/StW 22 Rv 8,0 - 11,0 47,9 1,0/1,5/2,0
St 1203/StW 22 Rv 8,0 - 12,0 40,3 1,0/1,5/2,0/3,0/4,0 1,5/2,0 1,5/2,0
St 1203/StW 22 Rv 8,0 - 16,0 22,7 6,0
St 1203/StW 22 Rv 10,0 - 14,0 46,3 1,0/1,5/2,0
St 1203/StW 22 Rv 10,0 - 15,0 40,3 1,0/1,5/2,0/3,0/4,0/5,0 1,0/1,5/2,0/3,0 1,5/2,0/3,0
St 1203/StW 22 Rv 10,0 - 18,0 28,0 8,0
St 1203/StW 22 Rv 12,0 - 16,0 51,0 1,0/1,5/2,0/3,0/4,0 1,5
St 1203/StW 22 Rv 12,0 - 20,0 32,7 10,0
St 1203/StW 22 Rv 15,0 - 21,0 46,3 1,5/2,0/3,0 1,5/2,0 2,0
St 1203/StW 22 Rv 20,0 - 28,0 46,3 1,5/2,0/3,0/4,0 1,5/2,0 1,5/2,0
St 1203/StW 22 Rv 30,0 - 40,0 51,0  2,0 2,0


Lochblech - Rundlochung,
versetzte Reihen (Rv)
Stahl, sendzimir verzinkt


Material Lochung A0 in % Blechstärke in mm
Stahlblech mm   Größe:
1.000 x 2.000 mm
Größe:
1.250 x 2.500 mm
Größe:
1.500 x 3.000 mm
Sendzimir verzinkt Rv 1,5 - 2,5 32,6 1,0
Sendzimir verzinkt Rv 2,0 - 3,5 29,6 1,0
Sendzimir verzinkt Rv 3,0 - 4,0 51,0 0,7
Sendzimir verzinkt Rv 3,0 - 5,0 32,7 0,7/1,0/1,5/2,0 0,7/1,0/1,5 1,0/1,5
Sendzimir verzinkt Rv 4,0 - 6,0 40,3 1,0 0,7/1,0 1,0
Sendzimir verzinkt Rv 5,0 - 7,0 46,3 0,7/1,0 0,7/1,0 1,0
Sendzimir verzinkt Rv 5,0 - 8,0 35,4 0,7/1,0/1,5/2,0/3,0 0,7/1,0/1,5/2,0 1,0/1,5/2,0
Sendzimir verzinkt Rv 6,0 - 8,0 51,0 1,0
Sendzimir verzinkt Rv 6,0 - 9,0 40,3 1,5
Sendzimir verzinkt Rv 8,0 - 10,0 58,1 0,7
Sendzimir verzinkt Rv 8,0 - 11,0 47,9 1,0/1,5
Sendzimir verzinkt Rv 8,0 - 12,0 40,3 1,0/1,5/2,0 1,0/1,5/2,0 1,0/1,5/2,0
Sendzimir verzinkt Rv 10,0 - 14,0 46,3 1,0/1,5/2,0 1,0
Sendzimir verzinkt Rv 10,0 - 15,0 40,3 1,0/1,5/2,0/3,0 1,0/1,5/2,0 1,5/2,0
Sendzimir verzinkt Rv 15,0 - 21,0 46,3 1,5/2,0 1,5/2,0
Sendzimir verzinkt Rv 20,0 - 28,0 46,3 1,5/2,0 1,5/2,0


Lochblech - Rundlochung,
versetzte Reihen (Rv)
Stahl, nachträglich feuerverzinkt


Material Lochung A0 in % Blechstärke in mm
Stahlblech mm   Größe:
1.000 x 2.000 mm
Größe:
1.250 x 2.500 mm
Größe:
1.500 x 3.000 mm
Stahl, feuerverzinkt Rv 10,0 - 15,0 40,3 2,0 2,0
Stahl, feuerverzinkt Rv 20,0 - 28,0 46,2 2,0


Lochblech - Rundlochung,
versetzte Reihen (Rv)
Edelstahl WSt. 1.4301 (V2A)


Material Lochung A0 in % Blechstärke in mm
Edelstahl WSt. 1.4301 (V2A)  mm   Größe:
1.000 x 2.000 mm
Größe:
1.250 x 2.500 mm
Größe:
1.500 x 3.000 mm
Edelstahl 1.4301 Rv 1,1 - 2,0 27,4 0,8
Edelstahl 1.4301 Rv 1,5 - 2,5 32,6 1,0
Edelstahl 1.4301 Rv 2,0 - 3,5 29,6 1,0/1,5 1,0/1,5
Edelstahl 1.4301 Rv 3,0 - 5,0 32,7 0,5/0,8/1,0/1,5/2,0 1,0/1,5 1,0/1,5
Edelstahl 1.4301 Rv 4,0 - 6,0 40,3 1,0/1,5/2,0 1,0
Edelstahl 1.4301 Rv 5,0 - 7,0 46,3 0,5/1,0
Edelstahl 1.4301 Rv 5,0 - 8,0 35,4 0,8/1,0/1,5/2,0/3,0 0,8/1,0/1,5/2,0 1,0/1,5/2,0
Edelstahl 1.4301 Rv 6,0 - 8,0 51,0 1,0
Edelstahl 1.4301 Rv 6,0 - 9,0 40,3 1,5
Edelstahl 1.4301 Rv 8,0 - 11,0 47,9 1,0/1,5/2,0
Edelstahl 1.4301 Rv 8,0 - 12,0 40,3 1,0/1,5/2,0/3,0 1,0/1,5/2,0 1,5
Edelstahl 1.4301 Rv 10,0 - 15,0 40,3 1,0/1,5/2,0/3,0 1,0/1,5/2,0 1,5/2,0
Edelstahl 1.4301 Rv 15,0 - 21,0 46,3 1,5 1,5
Edelstahl 1.4301 Rv 20,0 - 28,0 46,3 2,0 2,0


Lochblech - Rundlochung,
versetzte Reihen (Rv)
Edelstahl WSt. 1.4571 (V4A)


Material Lochung A0 in % Blechstärke in mm
Edelstahl WSt. 1.4571 (V4A)  mm   Größe:
1.000 x 2.000 mm
Größe:
1.250 x 2.500 mm
Größe:
1.500 x 3.000 mm
Edelstahl 1.4571 Rv 2,0 - 3,5 29,6 1,0/1,5
Edelstahl 1.4571 Rv 3,0 - 5,0 32,6 1,0/1,5/2,0
Edelstahl 1.4571 Rv 5,0 - 8,0 35,4 1,0/1,5/2,0/3,0 1,0/1,5
Edelstahl 1.4571 RV 8,0 - 12,0 40,3 1,5/2,0
Edelstahl 1.4571 Rv 10,0 - 15,0 40,3 1,5/2,0


Lochblech - Rundlochung,
versetzte Reihen (Rv)
Edelstahl, WSt. 1.4301 (V2A)
einseitig geschliffen Korn 240, mit Folie


Material Lochung A0 in % Blechstärke in mm
Edelstahl WSt. 1.4301 (V2A)  mm   Größe:
1.000 x 2.000 mm
Größe:
1.250 x 2.500 mm
Größe:
1.500 x 3.000 mm
Edelstahl 1.4301 Rv 5,0 - 8,0 35,4 1,5 1,5
Edelstahl 1.4301 Rv 10,0 - 15,0 40,3 1,5


Lochblech - Rundlochung,
versetzte Reihen (Rv)
Edelstahl, WSt. 1.4301 (V2A)
beidseitig geschliffen Korn 240, mit Folie


Material Lochung A0 in % Blechstärke in mm
Edelstahl WSt. 1.4301 (V2A)  mm   Größe:
1.000 x 2.000 mm
Größe:
1.250 x 2.500 mm
Größe:
1.500 x 3.000 mm
Edelstahl 1.4301 Rv 5,0 - 8,0 35,4 1,5 1,5
Edelstahl 1.4301 Rv 8,0 - 12,0 35,4 1,5
Edelstahl 1.4301 Rv 10,0 - 15,0 40,3 1,5/2,0 1,5 1,5
Edelstahl 1.4301 Rv 15,0 - 21,0 46,2 1,5 1,5
Edelstahl 1.4301 Rv 20,0 - 28,0 46,2 1,5


Lochblech - Rundlochung,
versetzte Reihen (Rv)
Aluminium, Al 99,5


Material Lochung A0 in % Blechstärke in mm
Aluminium mm   Größe:
1.000 x 2.000 mm
Größe:
1.250 x 2.500 mm
Größe:
1.500 x 3.000 mm
Aluminium Al 99,5 Rv 1,5 - 2,5 32,6 1,0
Aluminium Al 99,5 Rv 2,0 - 3,5 29,6 1,0/1,5
Aluminium Al 99,5 Rv 3,0 - 4,0 51,0 0,7
Aluminium Al 99,5 Rv 3,0 - 5,0 32,7 0,8/1,0/1,5/2,0 1,0/1,5/2,0 1,0/1,5/2,0
Aluminium Al 99,5 Rv 4,0 - 6,0 40,3 1,0/1,5/2,0 2,0
Aluminium Al 99,5 Rv 5,0 - 8,0 35,4 1,0/1,5/2,0/3,0 1,0/1,5/2,0/3,0 1,0/1,5/2,0/3,0
Aluminium Al 99,5 Rv 6,0 - 9,0 40,3 1,0/1,5/2,0  2,0
Aluminium Al 99,5 Rv 8,0 - 12,0 40,3 1,0/1,5/2,0/3,0 1,5/2,0/3,0 2,0
Aluminium Al 99,5 Rv 10,0 - 12,0 63,0 1,5  1,5
Aluminium Al 99,5 Rv 10,0 - 15,0 40,3 1,0/1,5/2,0/3,0 1,5/2,0/3,0 1,5/2,0
Aluminium Al 99,5 Rv 15,0 - 21,0 46,3 2,0 2,0
Aluminium Al 99,5 Rv 20,0 - 28,0 46,3 2,0 2,0 2,0


Lochblech - Rundlochung,
versetzte Reihen (Rv)
Aluminium, Al Mg 3 hh


Material Lochung A0 in % Blechstärke in mm
Aluminium mm   Größe:
1.000 x 2.000 mm
Größe:
1.250 x 2.500 mm
Größe:
1.500 x 3.000 mm
Aluminium AlMg 3 hh Rv 3,0 - 5,0 32,7 1,0/1,5
Aluminium AlMg 3 hh Rv 4,0 - 6,0 40,3 1,0 1,0/1,5
Aluminium AlMg 3 hh Rv 5,0 - 8,0 35,4 1,0/1,5/2,0 1,0/1,5

Berechnung der Lochgröße
und Lochabstände



Rundlochung im Vergleich

Lochbleche Rundlochung versetzte Reihen im Vergleich
freie Lochfläche FQ = %

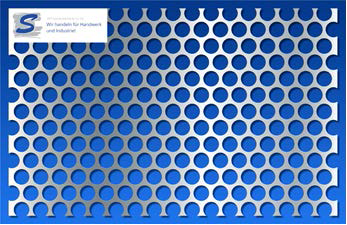

Rundlochung versetzt Reihen Rv 10-12, FQ = 63,0
Rundlochung versetzte Reihen Rv 10-15, FQ= 40,3

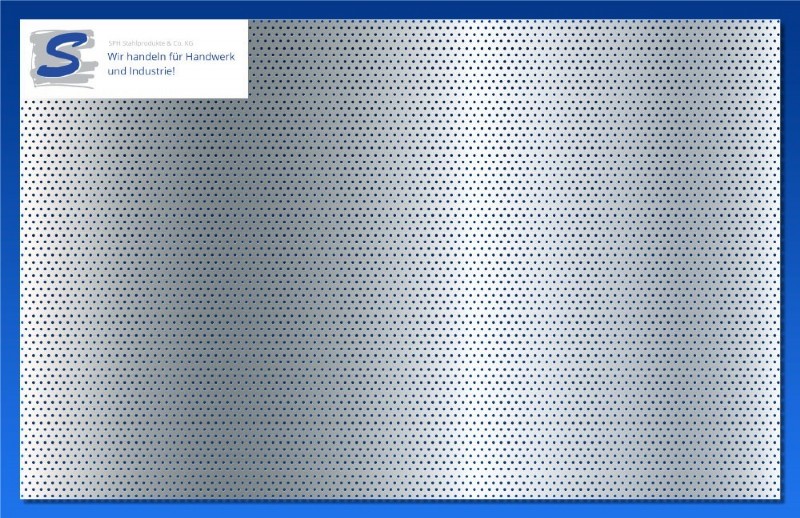

Rundlochung versetzte Reihen Rv 1,1-2, FQ = 27,4

Rundlochung versetzte Reihen Rv 4-8, FQ = 22,68

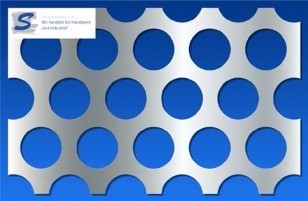

Rundlochung versetzte Reihen Rv 30-40, FQ = 51,02

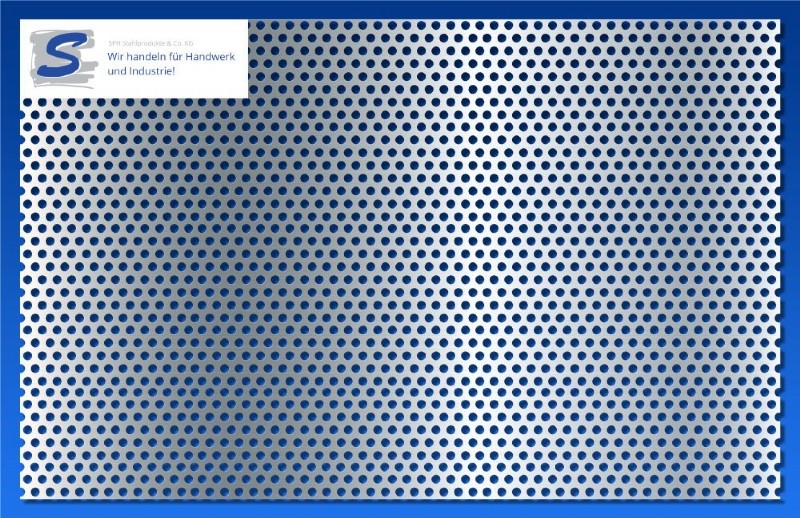

Rundlochung versetzte Reihen Rv 3-4, FQ = 51,02

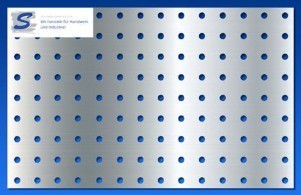

Rundlochung gerade Reihen Rg 4,5-15, FQ = 7,1
Rundlochung gerade Reihen Rg 10-15, FQ = 40,3

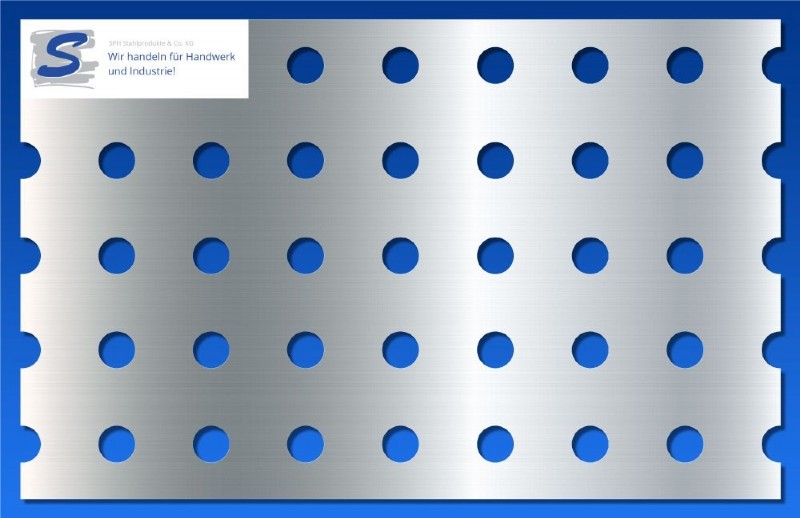

Rundlochung gerade Reihen Rg 10-25, FQ = 11,63

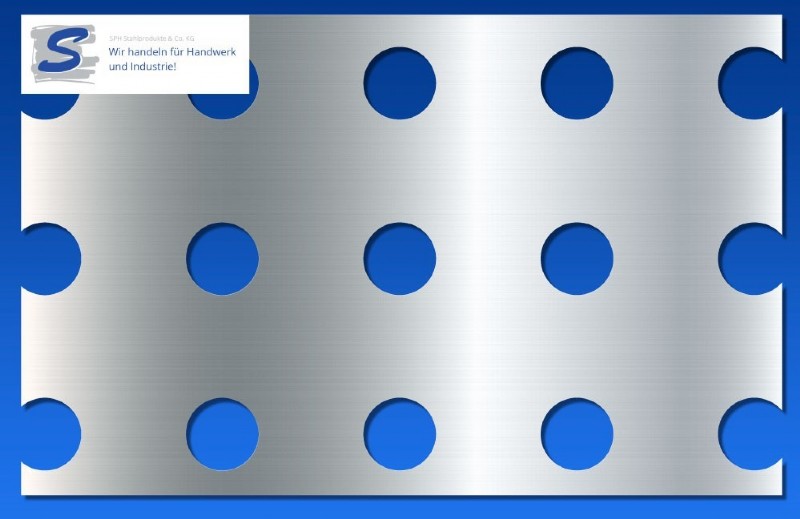

Rundlochung gerade Reihen Rg 20-48, FQ = 13,48

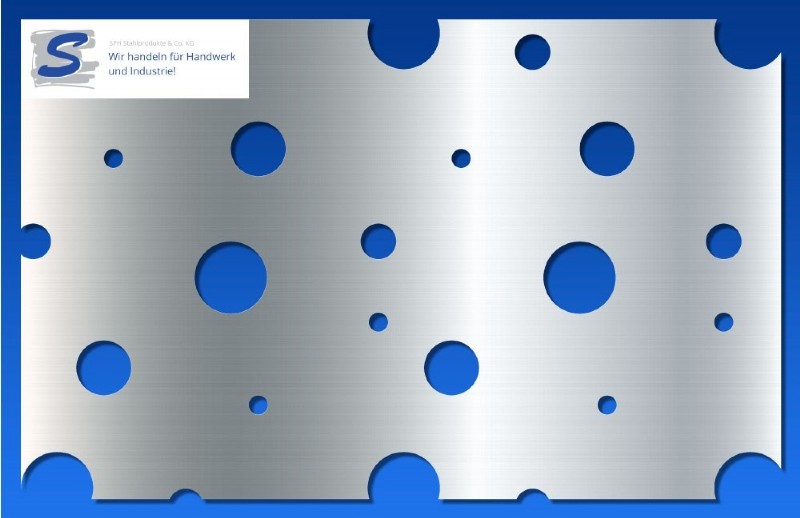

Rundlochung Champagne-Perle R 5-10-20, FQ = 12,20
