Schweißpress-Roste /
SP-Gitterroste

Schweißpress(SP)-Gitterroste werden aus Stahl gefertigt. In die ungeschwächten Tragstäbe werden vierkantverdrillte Füllstäbe unter hohem Druck eingepresst und gleichzeitig elektrisch voll verschweißt. Durch die homogene Vollverschweißung aller Kreuzungspunkte im Widerstandsschweißverfahren entsteht ein Gitterrost von ungewöhnlicher Festigkeit, größter Widerstandskraft und optimaler Lastverteilung.

Selbst große Ausschnitte, bei Montagen oft unvermeidlich, beeinträchtigen den Zusammenhalt der Oberfläche und die Festigkeit nicht. Die Schweißpress-Gitterroste werden mit Flachstählen eingefasst, die in der Regel dem Tragstabquerschnitt entsprechen.

Schweißpress-Gitterroste
Gütenorm RAL-GZ 638
Verzinkung nach DIN EN ISO 1461

mit verdrillten Vierkant-Stäben
Max. Füllstablänge: 1250 mm

Schweißpress-Gitterroste (SP)
34 x 38 mm
mit Flacheinfassung

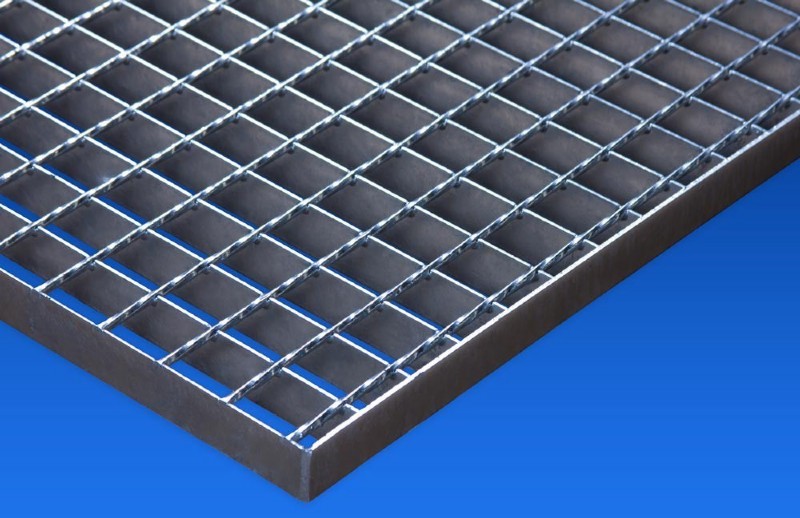

SP-Gitterroste Maschenweite 34 x 38 mm mit verdrillten Vierkant-Stäben, verzinkt
Gütenorm RAL-GZ 638,
Verzinkung nach DIN EN ISO 1461

Einfassung Flacheisen
Erstgenanntes Maß = Tragstabrichtung

Die angegebenen Maße sind Rostaußenmaße

Abmessung [mm]			Tragstab [mm]	Gewicht
500	x	1000	30 x 2	10,57 kg
600	x	1000	30 x 2	12,62 kg
700	x	1000	30 x 2	14,40 kg
800	x	1000	30 x 2	16,18 kg
900	x	1000	30 x 2	18,23 kg
1000	x	1000	30 x 2	20,01 kg
1100	x	1000	30 x 2	21,80 kg
1200	x	1000	30 x 2	23,58 kg
500	x	1000	30 x 3	14,29 kg
600	x	1000	30 x 3	17,10 kg
700	x	1000	30 x 3	19,64 kg
800	x	1000	30 x 3	22,18 kg
900	x	1000	30 x 3	24,99 kg
1000	x	1000	30 x 3	27,53 kg
1100	x	1000	30 x 3	30,07 kg
1200	x	1000	30 x 3	32,61 kg
1000	x	1000	40 x 3	35,51 kg
1500	x	1000	40 x 3	52,25 kg

Sonderanfertigung:

Schweißpress-Gleitschutz-Roste, Stahl

Schweißpress-Gleitschutz-Roste
Maschenweite 34 x 38 mm
Stahl Roh

SR 4 normaler Gleitschutz	= R 11
SR 1 Sägezahn-Gleitschutz	= R 11

Tragstab
2 mm	3 mm	4 mm	5 mm
20 x 2
25 x 2	25 x 3	25 x 4	25 x 5
30 x 2	30 x 3	30 x 4	30 x 5
35 x 2	35 x 3	35 x 4	35 x 5
40 x 2	40 x 3	40 x 4	40 x 5
45 x 2	45 x 3	45 x 4	45 x 5
50 x 2	50 x 3	50 x 4	50 x 5
60 x 2	60 x 3	60 x 4	60 x 5
Einfassung 3 mm	Einfassung 3 mm	Einfassung 4 mm	Einfassung 5 mm

gängige Maschenteilung
Tragstab		Füllstab
20,77	x		24,0	38,1	50,8
30,15	x		24,0		50,8	76,2
34,30	x	19,25	24,0	38,1	50,8	76,2
41,45	x	x	24,0		50,8		101,6

Schweißpress-Gleitschutz-Roste Edelstahl Maschenweite 34 x 38 mm
herstellbar in Tragstab 30 x 3 mm und Tragstab 40 x 3 mm
Füllstab aus glattem Rundstahl Durchmesser 4 mm

Gleitschutzvarianten im Vergleich:

Schweißpress-Gleitschutz

Schweißpress-Gleitschutz, Stahl	= R 11

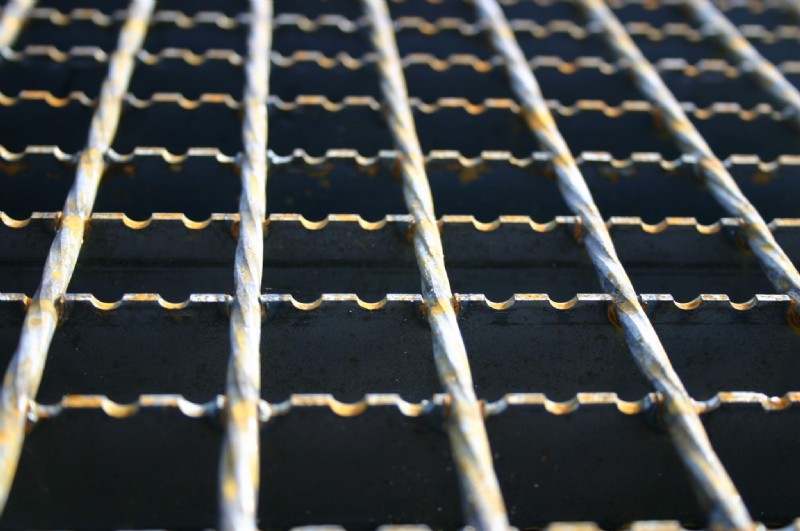

Tragstäbe ausgeklinkt, Füllstäbe verdrillt.

Standard-Ausführung

Press-Gleitschutz, Stahl	= R 12
Press-Gleitschutz, Edelstahl	= R 12
Press-Gleitschutz, Aluminium	= R 13
Trag- und Füllstäbe sind ausgeklinkt.

Press-Gleitschutz, Stahl	= R 11
Press-Gleitschutz, Edelstahl	= R 12
Press-Gleitschutz, Aluminium	= R 13
Trag- oder Füllstäbe sind ausgeklinkt.

Sägezahn-Ausführung

Press-Gleitschutz-Sägezahn, Stahl	= R 12
Press-Gleitschutz-Sägezahn, Aluminium	= R 11
Trag- und Füllstäbe sind ausgeklinkt.

Press-Gleitschutz-Sägezahn, Stahl	= R 11
Trag- oder Füllstäbe sind ausgeklinkt.

Super-Gleitschutz

Press-Super-Gleitschutz, Stahl	= R 13
Trag- Füllstäbe und Randeinfassung sind ausgeklinkt.

Belastungswerte

Belastungswerte (pdf)

Die dargestellten Werte sind berechnet nach ihrer maximal zulässigen Tragfähigkeit.
Zugrunde gelegt ist dabei eine Lastaufstandsfläche von 200 x 200 mm und eine Tragstabteilung von 34,3 mm.
Um Stolperstellen zu vermeiden, darf die unter Einzellast auftretende Durchbiegung
4 mm nicht überschreiten.

Entnehmen Sie die geeigneten Werte aus den hellen Feldern,
bis zu den rot markierten Zahlenfeldern.

FP = Einzellast in kN
FV = gleichmäßig verteilte Last in kN/qm

* Stützweite = lichte Weite zwischen den Auflagen

Umrechnungswert von kg in kN:
10 kN = 1 Tonne
1 kN = 100 kg
