Befestigung / Sicherung

Zum Download:

Befestigung/Sicherung (pdf)

Sicherungsverschlüsse Antrittskanten Gitterrost-Auflagen Anwendungsvideo der Sicherungsverschlüsse


Standard
Gitterrostbefestigung

Standard Bügeloberteil

Standardbefestigung für Maschenweite 30 x 30 mm

- Bügeloberteil, Nr. 5
- Klemmenunterteil, Nr. 31
- Sechskantschraube M8, DIN 933
- Vierkantmutter


Gitterrostbefestigung
mit Telleroberteil

Standard Telleroberteil

Standard-Tellerbefestigung, ø 51 mm, für Maschenweite 30 x 30 bis 40 x 40 mm, tiefgezogen, mit Wasserloch

- tiefgezogenes Telleroberteil, Nr. 4
- Klemmenunterteil, Nr. 31
- Sechskantschraube M8, DIN 933
- Vierkantmutter


Gitterrostbefestigung
für Masche 30x10

Standardbefestigung für Maschenweite 30 x 10 mm mit U-Bügel

Standardbefestigung für Maschenweite 30 x 10 mm

- Klemmenoberteil, Nr.23 (klemmt über 2 Füllstäbe)
- Mit Klemmunterteil, Nr. 31,
- Innensechskantschraube M8x80 mm, DIN 933
- Vierkantmutter


Gitterrostbefestigung
Linsenkopf

Standardbefestigung für Maschenweite 30 x 10 mm

Standardbefestigung für Maschenweite 30 x 10 mm und andere Maschengrößen
mit 10 mm Füllstababstand. Flachkopfschraube mit Schlitz, ohne Vierkantansatz, Gewinde bis Kopf.

- Klemmoberteil, Linsenkopfschraube M8, Nr. 20S
- Klemmenunterteil, Nr. 31
- Vierkantmutter


Gitterrostbefestigung
Hilti-Klemme

Hilti – Klemme XMGR, mit Spezial- Klemmunterteil für schnelle Montierbarkeit

Hilti – Klemme XMGR  für Maschenweite 30 x 30 mm und 30 x 20 mm

Klemmteile sind generell vormontiert;
Klemmunterteile und Haltemuttern sind mit Blechklammern am
Klemmoberteil verbunden, Innensechskantschraube M8

Keine losen Teile, kein Herabfallen gelöster Klemmteile
Besonders geeignet für hohes Montageaufkommen!!


Gitterrostbefestigung
Doppelklemme

Doppelklemmenbefestigung

zur Vermeidung von Stolperkanten bei Roststößen

- 2 Bügel- oder Telleroberteile, Nr.4 oder Nr. 5  oder ähnlich
- 1 Klemmenunterteil, Nr. 40
- 2 Sechskantschrauben M8, DIN 933
- 2 Vierkantmuttern


Gitterrostbefestigung
mit Arretierung

Sicherheitsbefestigung

Sicherheitsoberteil mit Arretierung, Klemmstellen an Trag- und Füllstäben, Maschenweite 30 x 30 mm

- arretierendes Bügeloberteil, Nr. 8
- Klemmenunterteil, Nr. 31
- Sechskantschraube M8, DIN 933
- Vierkantmutter


Gitterrost
Hakenbefestigung

Hakenbefestigung Typ U

mit seitlich angeschweißter Sechskantmutter M8, DIN 6334

- Bügel- oder Telleroberteil, Nr. 5 oder Nr. 4 oder ähnlich
- Haken aus gebogenem Rundstahl mit angeschweißter Hülsenmutter M8
- Höhe und Klaueninnenmaß je nach Profil
- Sechskantschraube M8, DIN 933


Gitterrostbefestigung
Bügeloberteil

Schweissbolzen Bügeloberteil

- tiefgezogenes Bügeloberteil
- chromatierter Gewindebolzen M8
- selbstsichernde Sechskantmutter


Gitterrostbefestigung
Setzbolzen

Setzbolzen

- Telleroberteil mit Gewindehülse
- Gewindebolzen M8


Gitterrostbefestigung
Telleroberteil mit Setzbolzen

Schweissbolzen Telleroberteil

- tiefgezogenes Telleroberteil, Nr. 4
- chromatierter Gewindebolzen M8
- selbstsichernde Sechskantmutter


Scharnier

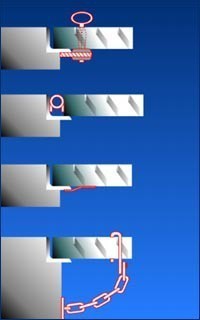

Fest angebrachte Sicherungselemente

- Steckschlüsselverschluß
- Scharniere
- Unterschieblaschen
- Sicherheitskette


Gitterrost Aushebegriff

Aushebegriff

Aushebegriff für Klapproste

- Klemmsteg an der Unterseite der Tragstäbe
- Ausführung galvanisch verzinkt  oder Edelstahl
- U-Bügel ø 10 mm, Bügelbreite 110 mm


Gitterrost
Steckschlüsselverschluss

Dornverschluss mit Steckschlüssel

Verschluss zum Anklemmen an einer Gitterrostmasche für Maschenweite 30 x 30 mm

- Tragstabhöhe 30 – 40 mm
- von oben verriegelbar
- Bedarf:     2 Stck. je Rost, bzw.
                    1 Stck. in Verbindung mit Scharnier oder Unterschieblasche








Sicherungsverschlüsse

Gitterrost Einhängebügel

Einhängebügel

Zum Einhängen in Gitterroste und Andübeln an die Schachtwand. Ausführung: verzinkt.

- Maß (LxBxt)            350 x 25 x 3 mm, Bohrung d= 9 mm
- Zubehör                  Schrauben und Dübel
- VPE                         2 Stck., verpackt in Folienbeutel


Sicherungskette

Sicherungskette

Zum Einhängen in Gitterroste und Andübeln an die Schachtwand. Ausführung: verzinkt.

- Maß (L)        700 mm
- Zubehör      Befestigungswinkel, Schrauben, Dübel und Splint
- VPE             2 Stck., verpackt in Folienbeutel


In Kürze finden Sie hier das Anwendungsvideo.








Antrittskanten

Sicherheitsantrittskante

Sicherheitsantrittskante

- gelocht
- in Längen a 3000 mm
- roh, verzinkt oder Edelstahl








Gitterrost-Auflagen

Gitterrost-Auflagen

Gitterrost-Auflagen MEAFLOOR

Ausführung: Noppe
Ausführung: Rau

Klemmbar und Abnehmenbar.
Geeignet für die Maschen: 30/30, 30/10 mm
- Für das Befahren mit Rollentransportern und kleinen Rädern.
- Zum sicheren und barrierefreien Begehen.
- Verminderung der Laufgeräusche = Lärmschutz


Gitterrost-Auflage MEAFLOOR
