Wellengitter

Wellengitter Hinweis: Diagonal-Darstellung nur bildlich. Fertigung nur rechteckig.

Wellengitter werden aus Stahl, Edelstahl und Aluminium gefertigt.
Die wellenförmigen (vorgekröpften) Längs- und Querdrähte werden im Webverfahren an den Kreuzungspunkten unverschweißt verbunden.

Durch diese Webtechnik wird eine hohe Maschenstabilität erreicht, eine geringe Schwingungsbereitschaft und dem Wellengitter das typisch optische Aussehen gegeben. Bei Verwendung bestimmter Drahtqualitäten ist eine Verformung durch Kanten und Biegen möglich.


Oberflächen:
blank, verzinkt, verchromt, verkupfert, kunststoffbeschichtet, eloxiert.


Einsatzmöglichkeiten:
Absperrungen, Schutzgitter, Füllungen für Treppengeländer und Zaunanlagen, Regalbau, Transportgestelle


Lieferbare Fertigungsbreiten und -längen sind abhängig von Maschenweiten und Drahtstärken.

Abweichende Größen auf Anfrage

Wellengitter  Standard
Ausführung: blank
Maschenweite = lichtes Maß zwischen den Stäben
Maschenweite
[mm]
Draht
[mm]
Größe
[mm]
Gewicht
(kg/ Stück)
20 x 20 2,5 1000 x 2000 7,4
20 x 20 3,0 1000 x 2000 10,0
30 x 30 3,0 1000 x 2000 7,4
30 x 30 3,0 2000 x 3000 22,2
40 x 40 3,0 2000 x 3000 17,4
40 x 40 4,0 1000 x 2000 9,4
40 x 40 4,0 1250 x 2500 14,7
40 x 40 4,0 2000 x 2000 18,8
40 x 40 4,0 1500 x 3000 21,1
40 x 40 4,0 2000 x 3000 28,2
50 x 50 4,0 1000 x 2000 7,6
50 x 50 4,0 2000 x 3000 28,2
50 x 50 5,0 1000 x 2000 11,6
50 x 50 5,0 2000 x 2000 23,2
50 x 50 5,0 2000 x 3000 34,8
Wellengitter  Standard
Ausführung: verzinkt, gefertigt aus vorverzinkten Drähten, daher nur bedingt für den Außenbereich einsetzbar
Maschenweite = lichtes Maß zwischen den Stäben
Maschenweite
[mm]
Draht
[mm]
Größe
[mm]
Gewicht
(kg/ Stück)
20 x 20 2,5 1000 x 2000 7,4
20 x 20 3,0 1000 x 2000 10,0
25 x 25 3,0 1000 x 2000 8,6
30 x 30 3,0 1000 x 2000 7,4
30 x 30 3,0 1250 x 2500 11,6
30 x 30 3,0 2000 x 3000 22,2
40 x 40 3,0 1000 x 2000 5,8
40 x 40 4,0 1000 x 2000 9,4
40 x 40 4,0 1250 x 2500 14,7
40 x 40 4,0 1500 x 3000 21,1
40 x 40 4,0 2000 x 2000 18,8
40 x 40 4,0 2000 x 3000 28,2
50 x 50 4,0 1000 x 2000 7,6
50 x 50 4,0 2000 x 3000 22,8
50 x 50 5,0 1000 x 2000 11,6
50 x 50 5,0 2000 x 2000 23,2
50 x 50 5,0 2000 x 3000 34,8
Wellengitter   Standard
Ausführung: Edelstahl V2A
Maschenweite = lichtes Maß zwischen den Stäben
Maschenweite
[mm]
Draht
[mm]
Größe
[mm]
Gewicht
(kg/ Stück)
20 x 20 2,5 1000 x 2000 7,4
30 x 30 3,0 1000 x 2000 7,0
30 x 30 3,0 1250 x 2500 10,9
40 x 40 3,0 1000 x 2000 5,8
40 x 40 4,0 1000 x 2000 11,6
40 x 40 4,0 1250 x 2500 14,7
50 x 50 5,0 1000 x 2000 12,2
50 x 50 5,0 1250 x 2500 19,1
50 x 50 5,0 2000 x 3000 36,6

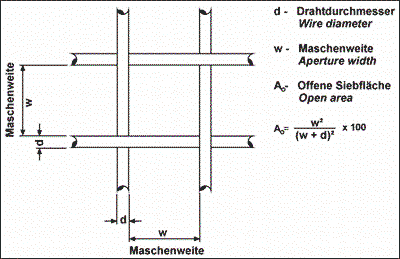

Technik




Maschenweite und Drahtdurchmesser,
lichtes Maß = Maschenweite
