Punktschweißgitter


Zur Technik


Punktschweißgitter Hinweis: Diagonal-Darstellung nur bildlich. Fertigung nur rechteckig.

Punktschweißgitter werden aus Stahl und Edelstahl gefertigt. Längs- und Querdrähte werden im Widerstandsschweißverfahren am Kreuzungspunkt fest miteinander verbunden. Die dadurch erreichte hohe Maschenstabilität und Eigensteifigkeit ermöglicht ein sehr breites Einsatzspektrum.

Die Vielzahl der Schweißpunkte bewirkt eine gleichmäßige Kraftverteilung, eine problemlose Verformbarkeit durch Kanten bzw. Biegen und eine flexible Randgestaltung durch Drahtüberstände oder Randdrähte.


Oberflächen:
blank, verzinkt, verchromt, verkupfert, kunststoffbeschichtet


Einsatzmöglichkeiten:
Absperrungen, Schutzgitter, Treppengeländer, Regalbau, Transportgestelle, Leitungs- und Lüftungsbau, Parkmöbel, Präsentationsartikel.


Lieferbare Fertigungsbreiten und - längen sind abhängig von Maschenweiten und Drahtstärken

Abweichende Größen auf Anfrage

Punktschweißgitter Standard
Ausführung: blank
Maschenweite = Drahtmitte / Drahtmitte
Maschenweite
[mm]		 Draht
[mm]		 Tafelgröße
[mm]		 Gewicht
(kg/ Stück)
20 x 20 2,5 x 2,5 2000 x 1000 7,6
25 x 25 3,0 x 3,0 2000 x 1000 8,8
25 x 25 3,0 x 3,0 3000 x 1000 13,2
25 x 25 3,0 x 3,0 2500 x 1250 13,7
25 x 25 3,0 x 3,0 3000 x 1500 19,7
30 x 30 3,0 x 3,0 2000 x 1000 7,3
30 x 30 3,0 x 3,0 2500 x 1250 11,6
30 x 30 3,0 x 3,0 3000 x 1500 16,6
40 x 40 3,0 x 3,0 3000 x 1000 8,2
40 x 40 3,0 x 3,0 3000 x 1500 12,3
40 x 40 4,0 x 4,0 2000 x 1000 9,6
40 x 40 4,0 x 4,0 3000 x 1000 14,5
40 x 40 4,0 x 4,0 3000 x 1500 22,0
40 x 40 4,0 x 4,0 3000 x 2000 29,2
50 x 25 3,0 x 3,0 2000 x 1000 6,6
50 x 50 3,0 x 3,0 2000 x 1000 4,5
50 x 50 3,0 x 3,0 2500 x 1250 7,0
50 x 50 3,0 x 3,0 3000 x 1500 10,1
50 x 50 4,0 x 4,0 2000 x 1000 7,90
50 x 50 4,0 x 4,0 3000 x 1500 17,8
50 x 50 4,0 x 4,0 3000 x 2000 23,6
50 x 50 4,0 x 4,0 5000 x 2000 39,4
50 x 50 5,0 x 5,0 2000 x 1000 12,3
50 x 50 5,0 x 5,0 3000 x 1500 27,7
50 x 50 5,0 x 5,0 3000 x 2000 36,2
50 x 50 6,0 x 6,0 3000 x 1500 40,0
75 x 75 5,0 x 5,0 2500 x 1250 12,5
100 x 100 4,0 x 4,0 3000 x 1500 8,9
100 x 100 5,0 x 5,0 3000 x 2000 18,5
100 x 100 6,0 x 6,0 2000 x 1000 8,9
100 x 50 5,0 x 5,0 3000 x 2000 27,4
200 x 50 6,0 x 6,0 3000 x 2000 32,9
Punktschweißgitter
Ausführung: Edelstahl V2A WSt. 1.4301
Maschenweite
[mm]		 Draht
[mm]		 Tafelgröße
[mm]		 Gewicht
(kg/ Stück)
30 x 30 3,0 x 3,0 1000 x 2000 7,2
30 x 30 3,0 x 3,0 1250 x 2500 11,25
40 x 40 4,0 x 4,0 1000 x 2000 9,8
40 x 40 4,0 x 4,0 1250 x 2500 15,31
50 x 50 5,0 x 5,0 1000 x 2000 12,0
100 x 50 5,0 x 5,0 1000 x 2000 9,2
100 x 100 5,0 x 5,0 1000 x 2000 6,1









Technik

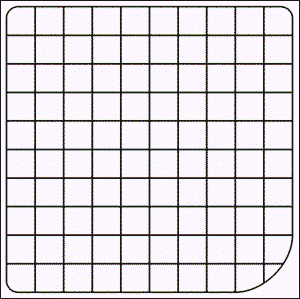

Rundum eingeschweißter Rahmendraht (unterschiedliche Radien möglich)

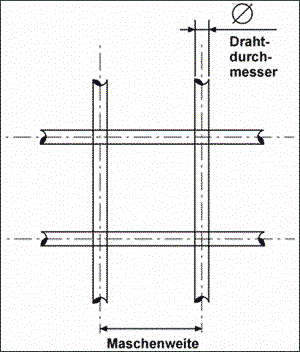

Maschenweite & Drahtdurchmesser

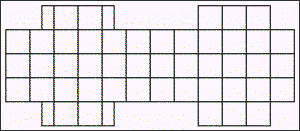

Ausklinkung

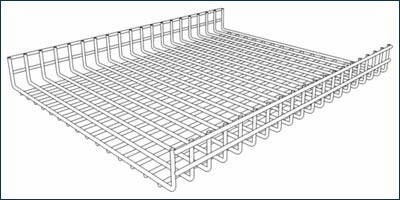

Kantung
